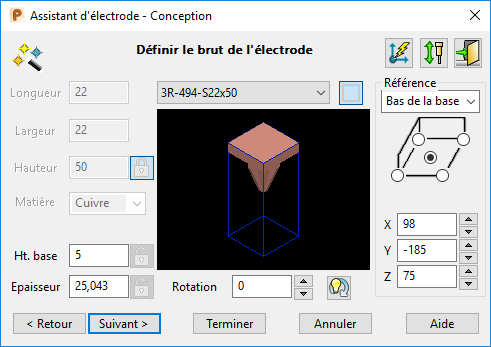

Utiliser cette page pour spécifier le brut de l'électrode quand le produitest un solide actif et que l'électrodeest un solide pré-sélectionné avec une base.
Pour spécifier le brut :
— Cette liste déroulante contient des bruts standards disponibles, qui s'ajustent aux dimensions de l'électrode. Vous pouvez ajouter vos propres bruts à la liste.
Le sélecteur contient également l'option Perso., qui vous permet de définir vos propres bruts.
Si un brut standard est sélectionné, alors ses dimensions sont ajoutées automatiquement à l'assistant et vous ne pouvez pas changer les valeurs.
— Ceci sélectionne la forme du brut perso. Cela affiche un rectangle et donc le brut est rectangulaire. Pour un brut circulaire, cliquez sur ce bouton. L'image sur le bouton se change en
.
Longueur — Il s'agit de la longueur du brut rectangulaire. Vous pouvez éditer la longueur d'un brut perso uniquement.
Largeur — Il s'agit de la largeur du brut rectangulaire. Vous pouvez éditer la largeur d'un brut perso uniquement.
Diamètre — Il s'agit du diamètre du brut circulaire. Vous pouvez éditer le diamètre d'un brut perso uniquement.
Hauteur — Il s'agit de la hauteur du brut. Vous pouvez éditer la hauteur d'un brut perso uniquement.
Matière — Il s'agit de la matière du brut. Vous pouvez changer la matière d'un brut perso uniquement. Si vous changez la matière soit sur Cuivre, soit sur Graphite, la matière de l'électrode est changée de façon à ce que le brut ombré ressemble à la matière choisie.
- Centre du sommet du brut — Ces coordonnées sont les valeurs par défaut du sommet central du volume capable des solides. Elles sont utilisées pour positionner l'électrode sur les feuilles d'organisation. Si les coordonnées ne sont pas au centre du brut, éditez les valeurs de façon à ce qu'elle le soient.
Entrez les coordonnées X Y Z, ou cliquez sur le bouton Position
pour ouvrir la boite de dialogue Position, où vous pouvez utiliser des outils de saisie de position.
- Référence — Cela donne la position de l'électrode dans le modèle et est utilisé dans le but d'un usinage. Saisissez la position du repère requise pour l'électrode.
Entrez les coordonnées X Y Z, ou cliquez sur le bouton Position
pour ouvrir la boite de dialogue Position, où vous pouvez utiliser des outils de saisie de position.
- Rotation — Cela fait pivoter le brut autour de l'axe des Z de l'angle donné. Entrez un angle de rotation ou utilisez les boutons de flèche pour spécifier l'angle.
Cliquez sur
pour faire pivoter automatiquement le brut de l'électrode à la meilleure position, de façon à ce que la plus petite quantité possible de matière de brut soit gaspillée.
- Profondeur d'érosion — Entrez la hauteur de la région d'érosion dans la direction d'érosion.
- Suivant — Affiche la page Spécifier le porte-électrodede l'assistant d'électrode.
