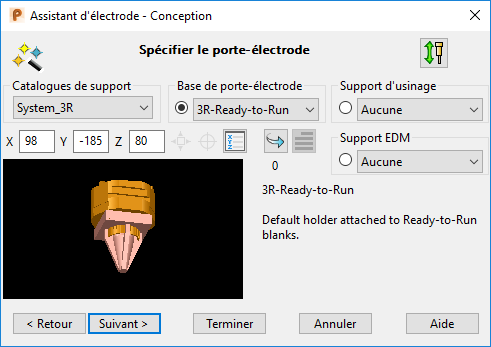

Utilisez cette page pour spécifier un porte-électrode pour cette électrode.
Pour spécifier le porte-électrode :
- Catalogues de support — Sélectionnez un catalogue. Le catalogue par défaut pour le brut actuel est automatiquement sélectionné s'il a été spécifié.
Pour configurer votre propre catalogue de portes-électrodes, contactez le support technique.
- Base de porte-électrode — Ce porte-électrode se fixe directement sur le brut. Le porte-électrode par défaut pour le brut actuel est ajouté s'il a été spécifié.
- Supporte d'usinage — Ce porte-électrode est monté sur la base de porte-électrode pendant le processus d'usinage et est optionnel.
- Support EDM — Comme pour le support d'usinage, mais est utilisé pour le processus d'électro-érosion.
Vous pouvez contrôler ce qui est affiché dans le visionneur en sélectionnant les options à coté des listes déroulantes de porte-électrode. Généralement, il y a une vue de la base de l'électrode et de la base du porte-électrode actuel. Si vous sélectionnez un support d'usinage ou EDM, le brut, la base de porte-électrode et le support sélectionné sont affichés.
Quand vous sélectionnez Support d'usinage ou Support EDM dans la liste, l'option Base de porte-électrode n'est plus disponible pour éviter toute confusion.
- Utilisez les options suivantes pour définir le point de montage du porte-électrode sur la base :
- X, Y, Z — Editez les valeurs dans ces champs pour définir la position du point de montage, par rapport au plan de travail actif.
Centre sur base — Sélectionnez cette option pour utiliser le centre de la base de l'électrode comme point de montage. Ceci est la position par défaut et cette option est indisponible si la valeur par défaut est déjà utilisée.
Centre sur repère — Sélectionnez cette option pour utiliser les valeurs X et Y du repère de l'électrode. La valeur Z est définie comme étant le haut de la base, assurant un contact correct entre le porte-électrode et la base. Cette option est indisponible si le point de montage est déjà centré sur le repère de l'électrode.
Position — Sélectionnez cette option pour ouvrir la boite de dialogue Position. Utilisez cette boite de dialogue pour spécifier la position du point de montage.
Remarque : Le repère du porte-électrode prévaut sur le repère de l'électrode. Par conséquent, le position de montage que vous définissez pour le porte-électrode va affecter le repère inclus dans la feuille d'organisation de l'électrode et les fichiers de transfert de données EDM,
Rotation — Cliquez sur ce bouton pour faire pivoter le porte-électrode de 90
par rapport au brut. Ceci ajuste l'angle C utilisé pendant l'érosion de l'électrode. La valeur de l'angle C est affichée en-dessous du bouton. Si le porte-électrode est sélectionné, la base de porte-électrode pivote. Si Support d'usinage ou Support EDM est sélectionné, le support et la base de porte-électrode pivotent.
et
— Affichez un graphique ou un texte de description dans la fenêtre en bas à droite de l'assistant.
— Le bitmap (si disponible) du porte-électrode sélectionné est affiché. Sélectionnez cette option pour afficher le texte de description.
— Affiche un texte de description du porte-électrode sélectionné. Sélectionnez cette option pour afficher le graphique du porte-électrode.
Remarque : Ceci est uniquement disponible pour les portes-électrode dans les catalogues perso.- Suivant — Affiche la page Options générales de l'assistant d'électrode - Conception.
