Utilisez la barre d'outils de ligne de coupe pour créer des lignes de coupe à travers des formes et des points dans les vues de dessins. Quand vous acceptez la ligne de section, une vue de section est créée, prête à être positionnée sur le dessin.
Remarque : Vous pouvez également créer des lignes de coupe manuellement, en dessinant une simple ligne à travers la vue, ou en créant une courbe composite à partir d'une série de lignes orthogonales. Pour de plus amples détails, voir Création d'une vue de section.
Pour créer une ligne de coupe en utilisant la barre d'outils de ligne de coupe.
- Cliquez sur Mise en plan > Vue > Section.
- Cliquez sur OK sur la boite de dialogue Informations pour afficher la barre d'outils de ligne de coupe :
- Sélectionnez la vue sur laquelle vous voulez créer une ligne découpe dans la liste déroulante.
- Choisissez le mode pour la création d'une ligne de coupe :
- Sélectionnez le bouton Définir la reconnaissance de forme
pour créer une ligne de coupe à travers des formes.

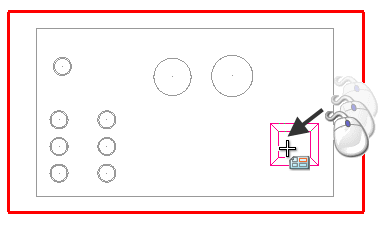

Les formes de solide sont mises en évidence quand vous déplacez le curseur sur ces formes dans la vue :

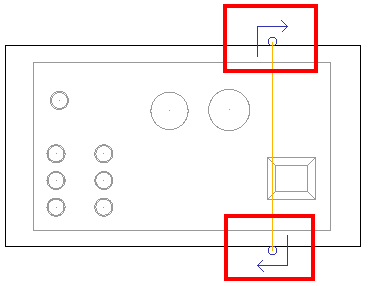

Sélectionnez une forme pour créer une ligne de coupe à travers le centre de la forme :
- Désélectionnez le bouton Définir la reconnaissance de forme
pour créer une ligne de coupe à travers des points.

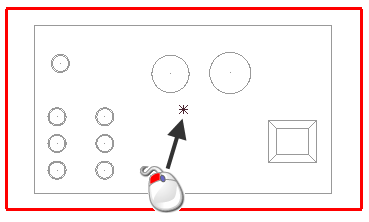

En mode point, les formes ne sont pas reconnues. Cliquez dans la vue pour spécifier un point :

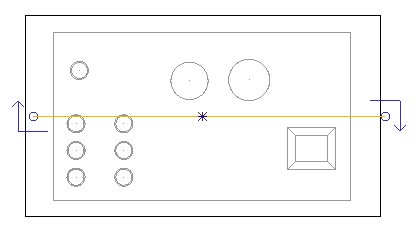

Une ligne de coupe est automatiquement créée à travers le point :
- Sélectionnez le bouton Définir la reconnaissance de forme
- Quand vous avez créé une ligne de coupe, les autres options deviennent indisponibles sur la barre d'outils :

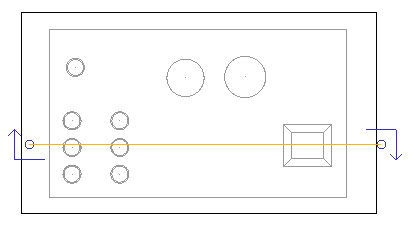

Basculez la direction de la ligne de coupe. Cela revient à cliquer sur l'instrumentation de la vue pour changer la direction de la ligne de coupe d'horizontal à vertical ou de vertical à horizontal.
— Une vue de section est créée pour que vous la placiez en position sur le dessin.
— Annule tous les changements et ferme la barre d'outils.
Conseil : Vous pouvez combiner des formes et des points dans les lignes de coupe.
