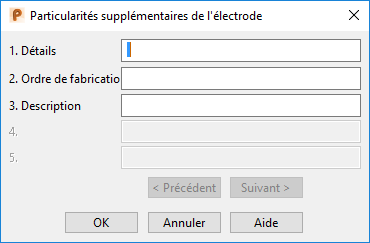

Boite de dialogue Particularités supplémentaires de l'électrode

Les informations entrées dans cette boite de dialogue sont ajoutées à n'importe quelle feuille d'organisation qui est créée pour l'électrode.

Remarque : Les détails entrés dans la case de texte Détails du travail sont rappelés quand une nouvelle électrode est créée.

Vous pouvez spécifier un nombre illimité de champs de particularités supplémentaires d'électrode et les utiliser dans les tableurs d'organisation et de résumé.

Pour ajouter un nouveau champ à la boite de dialogue particularités supplémentaires d'électrode :

1. Cliquez sur Fichier > Infos.

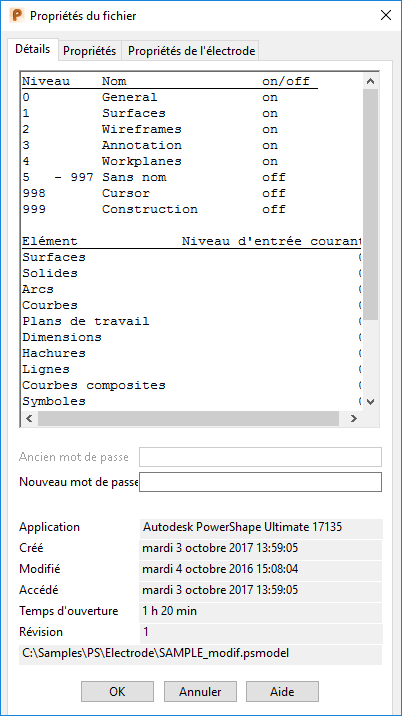

   La boite de dialogue Propriétés du fichier s'affiche :

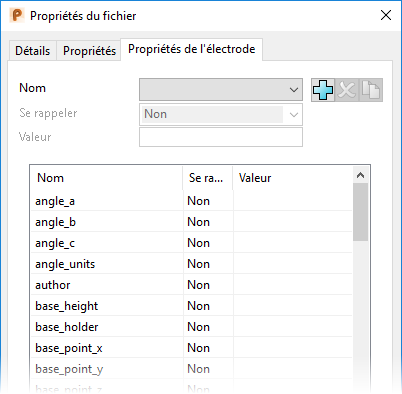

2. Cliquez sur l'onglet Propriétés de l'électrode :



3. Cliquez sur le bouton Nouvelle propriété d'électrode .

   detail4 est affiché dans la liste déroulante de nom.

4. Sélectionnez Oui dans la liste déroulante Se rappeler pour rappeler la propriété de l'électrode et la valeur (nom) assignée pour chaque électrode que vous créez.
5. Entrez un nom pour la propriété d'électrode dans le champ Valeur. Par exemple, Machine EDM.
6. Cliquez sur OK. La nouvelle propriété est affichée dans la boite de dialogue Particularités supplémentaires d'électrode en tant que Machine EDM.

Vous pouvez également ajouter des champs de détails d'électrode supplémentaire et configurez la façon dont les détails du travail, l'ordre de fabrication et la description fonctionnent, en utilisant le fichier electrode_additional_details.con.

Ce fichier peut être trouvé dans le dossier suivant :

C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode

avec xxxxx étant le numéro de version de PowerShape et C étant le disque dur sur lequel PowerShape est installé.

Des informations sur comment configurer les détails sont inclues dans le fichier de configuration.

Vous pouvez ajouter la nouvelle propriété d'électrode à un dessin en utilisant la ligne de substitution de texte %[detail4]. Quand vous créez une électrode, les détails dans la champ Valeur apparaissent dans la feuille d'organisation générée.

Pour entrer des détails dans le champ de valeur :

1. Créez une électrode en utilisant l'assistant d'électrode.
2. Dans la boite de dialogue d'options générales de l'assistant d'électrode, cochez la case Générer une feuille d'organisation.

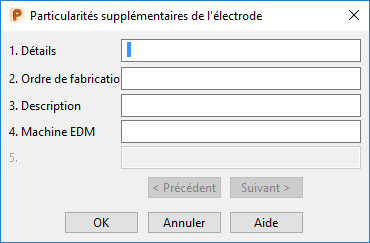

3. Cliquez sur le bouton Options supplémentaires . La boite de dialogue Particularités supplémentaires de l'électrode s'affiche :



   Remarque : Etant donné que Oui a été sélectionné dans la liste déroulante Se rappeler dans la boite de dialogue des propriétés du fichier, le nouveau champ Machine EDM est gardée en mémoire et devient le nom par défaut pour le champ 4.

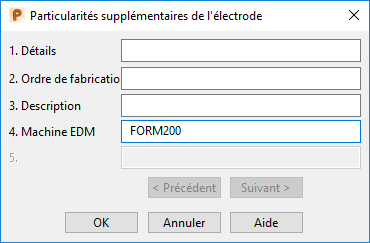

4. Entrez les détails requis dans le champ Machine EDM, par exemple FORM200.



5. Cliquez sur OK.

   Quand la feuille d'organisation est générée, les détails dans le champ Machine EDM sont ajoutés où la ligne de substitution %[detail4] est utilisée.
