Le type de relation détermine la relation entre les liaisons sur les deux composants dans l'assemblage.
Il y a trois options :

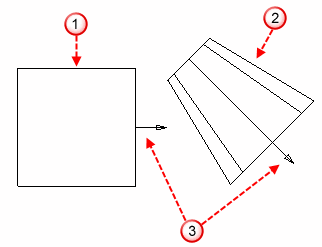

Dans l'exemple 2D ci-dessous :
est le composant maître
est le composant esclave
montre les liaisons planes sélectionnées

Le composant esclave est positionné en utilisant la liaison du composant maître.

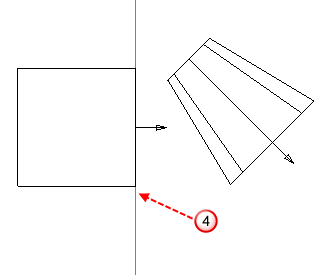

Dans l'exemple, le maître comporte une liaison plane. Le plan de la liaison est utilisé pour positionner le composant esclave. La ligne qui représente le plan est indiquée par
:

Coïncident
— L'esclave est positionné afin que sa liaison soit coïncidente avec la liaison du maître.

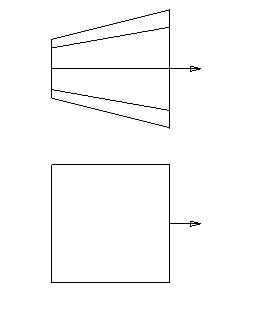

Dans l'exemple, l'esclave est positionné afin que sa liaison plane se trouve dans le même plan que celui du maître.

Vous pouvez positionner l'esclave de telle sorte que sa liaison soit à une distance de la liaison du maître. Entrez une distance ou utilisez la mise à l'échelle angle/distance pour définir une distance.

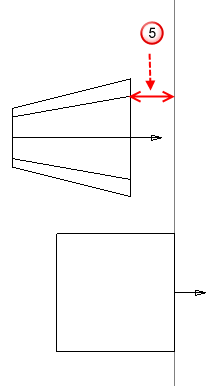

Dans l'exemple, l'esclave est positionné afin que sa liaison plane soit à une distance de la liaison plane du maître. La distance est indiquée par
:

Angulaire/Parallèle
— L'esclave est positionné afin que sa liaison soit à un angle par rapport à la liaison du maître. Si l'angle est de 0, l'esclave est positionné de telle sorte que sa liaison soit parallèle à la liaison du maître. Entrez un angle ou utilisez la mise à l'échelle angle/distance pour définir un angle.
Dans l'exemple, l'esclave est positionné afin que sa liaison plane soit parallèle à la liaison plane du maître. La position des deux plans parallèles est indiquée par
.
Le type de relation angle/parallèle peut être définit pour les types de relations suivants :
La distance entre les plans n'est pas définie à ce niveau et doit être spécifiée par un autre type de relation.

Perpendiculaire
— L'esclave est positionné afin que sa liaison soit perpendiculaire à la liaison du maître.

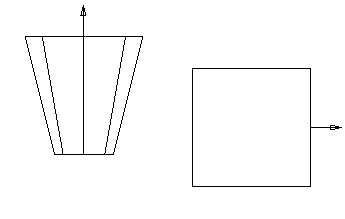

Dans l'exemple, l'esclave est positionné afin que sa liaison plane soit perpendiculaire à la liaison plane du maître.
