Utilisez la boite de dialogue Créer des relations pour créer des relations entre des composants en sélectionnant des liaisons. Dans cet exemple, une relation est créée entre les deux composants de bloc solide :

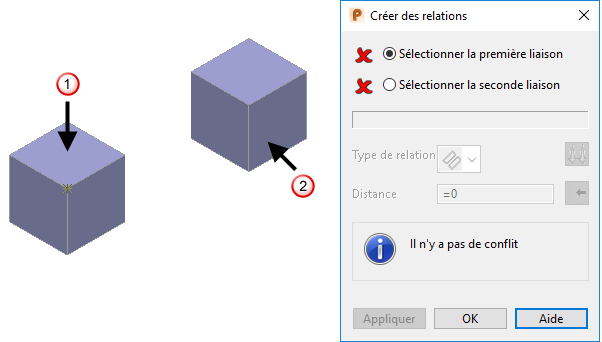

- Cliquez sur Assemblage > Modifier > Liaison pour afficher la boite de dialogue Créer des relations :
- Dans la fenêtre graphique, sélectionnez la première liaison du premier composant. Par exemple, sélectionnez le plan du dessus
.
Il s'agit du composant maître.
- Sélectionnez la deuxième liaison sur le deuxième composant. Par exemple, sélectionnez le plan de droite
. Il s'agit du composant esclave.
Le deuxième composant est pivoté, afin que les liaisons du plan sélectionné s'alignent. Relation Plan/Plan sélectionnéeest affiché dans la boite de dialogue et
est affiché comme type de relation.
Remarque : Les relations sont ajoutées à l'arborescence d'assemblage quand la deuxième liaison est sélectionnée. Si vous faite une sélection incorrecte avant que vous cliquiez sur Appliquer, cliquez sur l'option Sélectionner la première liaison ou Sélectionner la seconde liaison afin que
s'affiche et re-sélectionnez les liaisons dans la fenêtre graphique.
- Utilisez la boite de dialogue pour spécifier les relations entre les composants. Par exemple :
- Sélectionnez
dans la liste déroulante de type de relation pour changer le type de relation sur Angulaire.
- Basculez
pour spécifier l'orientation de la liaison esclave avec la liaison maîtresse. Choisissez parmi :
Alignement — la liaison esclave se trouve dans la même direction que la direction de la liaison maîtresse.
Alignement inversé — la liaison esclave se trouve dans la direction opposée à la direction de la liaison maîtresse.
- Entrez une distance de 25 ou cliquez sur
et utilisez le curseur dans la boite de dialogue Outil de mise à l'échelle distance/angle pour spécifier l'angle/distance.

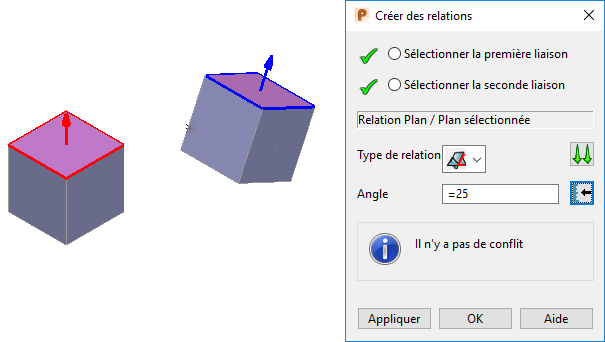

- Cliquez Appliquer. Le modèle est mis à jour :
La boite de dialogue reste ouverte pour vous permettre de spécifier des relations supplémentaires.
- Sélectionnez
- Cliquez sur OK pour terminer la création de relations. La relation créée est ajoutée à l'arborescence de l'assemblage :
