Quand vous sélectionnez les options d'exportation pour votre électrode, il est possible de produire des scripts prédéfinis CERTA avec les scripts CERTA QMeasure standard. Les électrodes sont usinées en décalage d'un sous-dimensionnement défini, mais la base de l'électrode est usinée sans aucun décalage. Le script QMeasure standard effectue l'inspection en compensant les sous-dimensionnement, ce qui n'est pas précis pour la base. Les scripts prédéfinis facilites l'inspection spécifique de la base de l'électrode et peuvent également être corrigés lors de l'exportation vers PowerInspect.
Pour créer un script prédéfini CERTA :

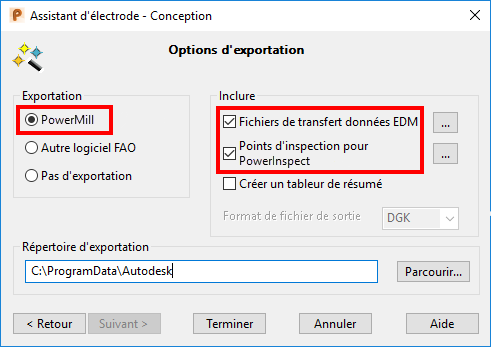

- Sur la page Options d'exportation de la boite de dialogue, sélectionnez Exporter vers : PowerMill et Inclure : fichiers de transfert de données EDM et Points d'inspection pour PowerInspect :
- Cliquez sur le premier bouton de points de suspension
pour afficher la boite de dialogue Sélection d'exportation EDM.
- Sélectionner le script CERTA QMeasure.
Vous pouvez maintenir enfoncée la touche Maj pour sélectionner également votre format d'exportation EDM préféré.
- Cliquez sur OK pour fermer la boite de dialogue Sélection d'exportation EDM.
- Cliquez le second bouton en points de suspension pour afficher la boite de dialogue Points d'inspection.

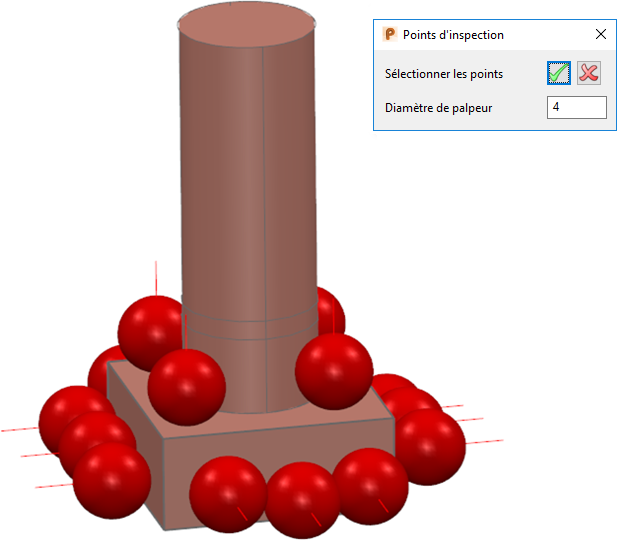

- Ajoutez des points d'inspection, comme requis, en cliquant sur le modèle d'électrode dans la fenêtre graphique.
Pour produire un script prédéfini, vous devez définir les points d'inspection dans l'ordre suivant :
- Trois points sur chaque côté de la base
- Au moins quatre points sur la surface de dessus de la base de l'électrode
- Tout autre point sur l'électrode elle-même.
- Cliquez sur
pour accepter les changements et fermer la boite de dialogue Points d'inspection.
- Cliquez sur Terminer sur la page Options d'exportation de la boite de dialogue Assistant d'électrode - Conception. Le fichier .trode et les scripts CERTA sont exportés vers le répertoire d'exportation défini.
Quand vous chargez le fichier .trode dans PowerInspect, les points d'inspection définis par le script prédéfini devraient apparaître en un groupe d'inspection distinct avec un décalage nul. Vous pouvez effectuer des changements aux points d'inspection, si nécessaire et extraire un script modifié, comme ceci :
- Après l'exportation des résultats depuis PowerInspect, cliquez avec le bouton droit sur le fichier .trode.
- Sélectionnez Electrode > Extraire le script EDM corrigé > Script personnalisé : CERTA.
Remarque : Vous devez avoir l'extension d'environnement d'électrode installée afin d'extraire le script CERTA modifié incluant tout changement effectué dans PowerInspect.
