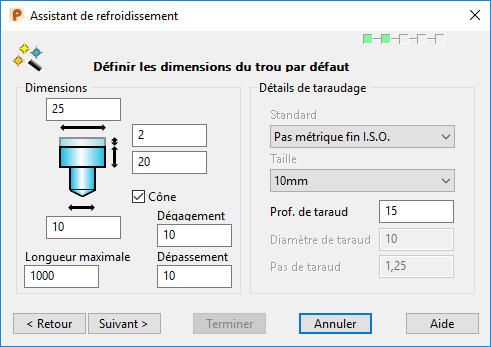

Utilisez cette page pour définir les dimensions de trou par défaut.
Utilisez la zone Dimensions pour définir les dimensions du trou par défaut. Entrez les valeurs dans les champs correspondants à l'exemple montré ci-dessous :
Ces valeurs sont utilisées pour créer des aperçus des trous. Vous pouvez éditer les trous individuels plus tard dans l'assistant avant de les créer.
La marge de sécurité est la longueur au-dessus du trou qui s'assure que le trou coupe correctement la plaque du moule lors du perçage. La marge de sécurité est automatiquement ajoutée au départ de chaque trou. Si le trou coupe droit à travers la plaque du moule, la marge de sécurité est également ajoutée à la fin du trou.
- Cône — Cela ajoute un cône au bout du trou.
- Dégagement — La profondeur de dégagement à utiliser lors de la création d'un déflecteur.
- Longueur maximale — Cela définit la longueur maximale qui peut être percée pour un trou.
- Dépassement — Les trous sont étendues de cette longueur pour s'assurer qu'ils croisent les plaques du moule. Cette valeur n'est pas ajoutée aux trous qui traversent une plaque du moule. Si la distance entre n'importe quel fond de trou et la surface de la plaque du moule est inférieure à la distance de dépassement, alors cette extrémité du trou est étendue jusqu'à la surface.
Utilisez la zone Détails de taraudage pour définir les valeurs du taraudage du trou par défaut. Elles peuvent provenir d'un standard ou de vos propres valeurs :
- Standard — Sélectionnez le nom de la norme. Si vous entrez vos propres valeurs, sélectionnez Perso..
- Taille — Sélectionnez la taille.
- Prof. de taraud — Saisissez la profondeur de taraudage requise.
- Diamètre de taraud — (Disponible uniquement pour un taraudage perso) Saisissez une valeur de diamètre.
- Pas de taraud — (Disponible uniquement pour un taraudage perso) Saisissez une valeur de pas.
Cliquez sur Suivant pour aller à la page Esquisser le flux désiré du fluide réfrigérant de l'assistant.
