Boite de dialogue Remplacer le solide

Ceci remplace le solide utilisé dans l'addition, la soustraction et l'intersection de forme.

Elément sélectionné — Ceci indique si un élément de remplacement est sélectionné pour la forme. L'élément de remplacement peut être un solide ou un symbole.

OK — Accepte les changements et ferme la boite de dialogue.

Annuler — Ferme la boite de dialogue sans accepter les changements.

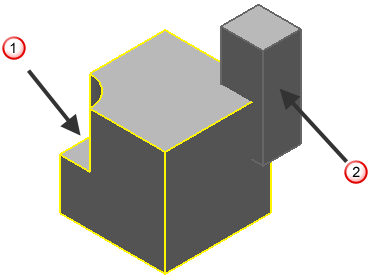

Dans l'exemple suivant, le solide soustrait est remplacé par le bloc :

1. Double-cliquez sur l'icône de forme de soustraction dans l'arborescence de solide pour ouvrir la boite de dialogue Fonction booléenne.

   Si vous voulez conserver une copie de tout solide soustrait, cliquez sur Copier solide secondaire avant de cliquer sur Remplacer le solide.

   Si vous voulez afficher tout solide soustrait, sélectionnez Afficher solides primaire et secondaire avant de cliquer sur Remplacer le solide.

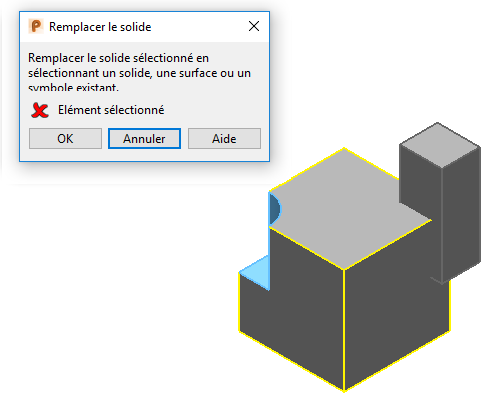

2. Cliquez sur Remplacer le solide pour ouvrir la boite de dialogue Remplacer le solide :

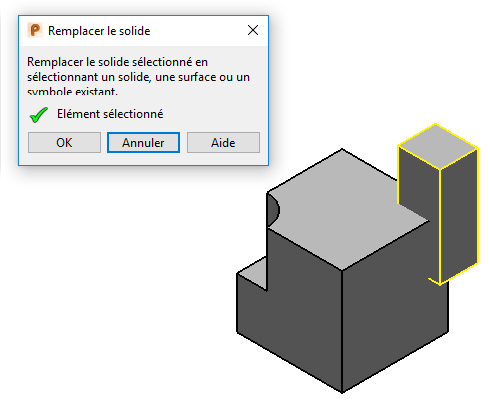

3. Sélectionnez l'élément que vous voulez utiliser pour remplacer le solide d'origine :



4. Cliquez sur OK pour accepter les changements. Le solide cylindrique est retiré et le bloc est soustrait du solide actif :
