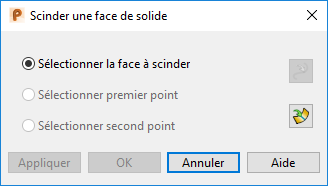

La boite de dialogue Scinder une face de solide vous permet de scinder une face de solide en plusieurs morceaux. Pour ouvrir cette boite de dialogue, cliquer sur le bouton Scinder la face dans la page Sélectionner une région d'assistant d'électrode - Conception.
Sélectionner la face à scinder — Sélectionnez cette option pour sélectionner une face sur le solide.

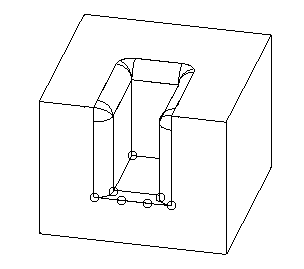

Les points sont affichés sur la face où vous pouvez scinder le solide. Elles sont aux positions où les latérales et les longitudinales rencontrent les arêtes sur la surface de la face de solide.
Insérer un nouveau point — Pour insérer un nouveau point sur la face, cliquez sur ce bouton, puis cliquez sur la frontière sur la face.
Sélectionner une courbe — Vous pouvez utiliser un élément filaire pour définir où la face est scindée. Cliquez sur ce bouton, puis sur l'élément. L'élément filaire doit déjà exister dans le modèle avant d'entrer dans l'assistant.
Sélectionner premier point — Sélectionnez cette option et cliquez sur un des points visibles. Le point sélectionné est mis en surbrillance.
Sélectionner second point — Sélectionnez cette option et cliquez sur un des points visibles.

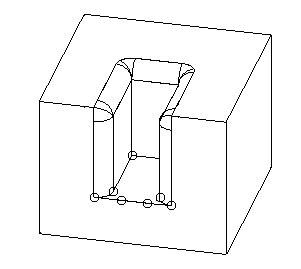

Le point sélectionné est mis en surbrillance et une ligne est tracée où la face de solide sera scindée.
Appliquer — Cliquez sur ce bouton pour scinder la face de solide aux deux points sélectionnés. La boite de dialogue reste ouverte, prête pour continuer la scission d'autres faces.
OK — Cliquez sur ce bouton pour scinder la face de solide aux deux points sélectionnés et fermer la boite de dialogue.
Annuler — Cliquez sur ce bouton pour fermer la boite de dialogue sans enregistrer les changements.
