Cette boite de dialogue vous permet d'éditer les angles d'élévation sur tous les points de courbes :
Les angles d'azimut et d'élévation sont mesurés en utilisant le plan principal. Pour vous aider à expliquer les angles d'azimut et d'élévation, nous allons assumer que le plan principal et le plan XY. Par conséquent, l'axe Z est perpendiculaire au plan principal.

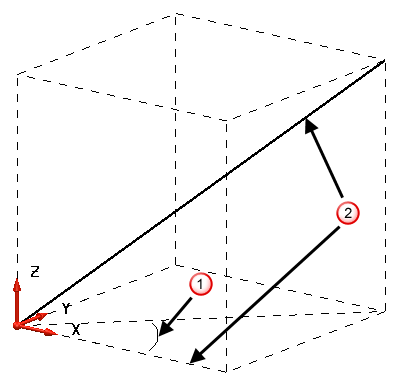

Azimut — Si vous regardez verticalement vers le bas sur le plan XY, l'azimut
est l'angle créé par la tangente de la courbe et l'axe X
:
Il peut avoir n'importe quelle valeur dans un intervalle de 360
, mais vous trouverez plus facile de travailler avec des valeurs dans l'intervalle -180 +180. Par exemple, les angles d'azimut de 270 et de -90 sont les mêmes.

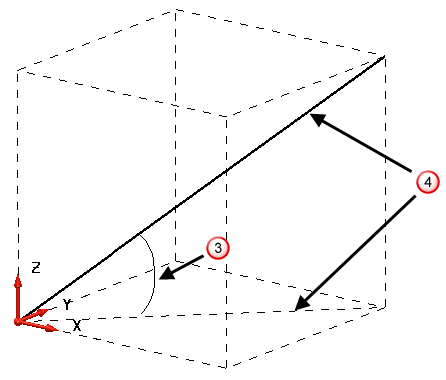

Elévation — L'angle d'élévation
est celui entre la tangente de la courbe et le plan XY
:
Les angles d'élévation prennent du sens uniquement entre 0 et 90 et entre 270 et 360. Vous pouvez entrer n'importe quel angle pour l'élévation, il sera affiché comme étant l'angle équivalent entre les deux intervalles valides. Par exemple, si vous entrez une valeur de -45, l'élévation est affichée comme étant 315 dans la boite de dialogue.
ou de 270 (qui est le long de l'axe Z), vous ne pouvez pas modifier l'angle d'azimut.
