Famille d'électrode (Assistant d'électrode - Conception)

Vous pouvez définir une famille d'électrode à partir d'une électrode. Cette famille est utilisée pour éroder différentes niveaux de la même région. Les différentes niveaux possibles sont ébauche, semi-finition et finition :

• L'électrode pour l'ébauche érode le plus de matière de la région.
• L'électrode pour la semi-finition retire plus de matière de la région pour donner une finition plus lisse.
• L'électrode pour la finition érode les fragments finaux de matière de la région. Cela donne la meilleure finition de surface.

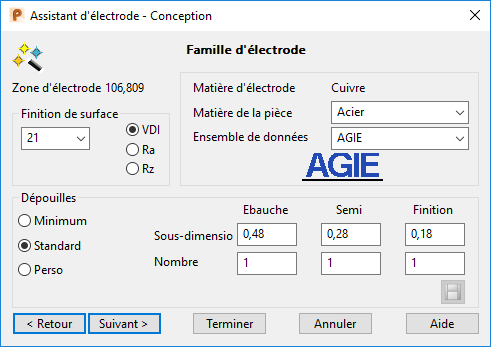

Utilisez la page Assistant d'électrode - Conception pour définir la famille d'électrode, comme détaillé ci-dessous :

Aire de l'électrode — Il s'agit de l'aire de la surface de l'électrode. Elle est automatiquement calculée par PowerShape.

1. Finition de surface — Spécifiez la valeur requise pour la finition de surface en :
   • Sélectionnant une valeur dans la liste déroulante. Les valeurs disponibles sont déterminées par l'ensemble de données de sous-dimensionnement sélectionné.
   • Entrant une valeur perso. Cela sélectionne l'option de sous-dimensionnement Perso.

   Comme un guide d'ébauche, plus la valeur est basse, plus la finition est lisse.

   VDI/Ra/Rz — Sélectionnez les unités de la finition de surface. Les unités disponibles reflètent l'ensemble de données de sous-dimensionnement sélectionné.

2. Matière de l'électrode — Matière utilisée par l'électrode. Si vous voulez associer des noms de matières personnalisés avec une des matières interne du module Electrode, vous pouvez ajouter des matières au fichier alias d'électrode.
3. Matière de la pièce — Sélectionnez une matière de pièce de travail différente. La liste affichée reflète l'ensemble de données de sous-dimensionnement sélectionné.
4. Ensemble de données de sous-dimensionnement — Sélectionnez l'ensemble de données par défaut à utiliser pour les sous-dimensionnement d'électrode. Le logo de l'option actuellement sélectionnée est affichée sous la liste.



   Remarque : Utilisez le fichier electrode_undersizes.con pour contrôler les ensembles de données de sous-dimensionnements disponibles dans l'assistant. Le fichier est installé dans :

   C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode

   avec xxxxx étant le numéro de version de PowerShape et C étant le disque dur sur lequel PowerShape est installé.

   Vous pouvez éditer le fichier de configuration pour supprimer les logos et les ensembles concurrents. Des instructions pour la personnalisation de la configuration sont inclues dans le fichier. Par défaut, tous les ensemble de données sont inclus dans la liste Ensemble de données de sous-dimensionnement et le logo des données sélectionnées est affiché.

   Remarque : L'ensemble de données de sous-dimensionnement MPP est affiché uniquement si le logiciel +GF+ MPP est installé sur l'ordinateur. Si vous utilisez l'option MPP, copiez les fichiers suivants (à partir du chemin d'accès ci-dessus) dans Shareddb.

   • mpp_workpiece_materials.txt — vérifiez que ce fichier contient la même liste de matière de pièce usinée que le système MPP.
   • mpp_interface.con — modifiez ce fichier pour configurer la connexion entre PowerShape et MPP.
5. Sous-dimensionnement — Cette section définit le sous-dimensionnement pour chaque électrode dans la famille, comme montré ci-dessous :

   Sous-dimensionnement Gap frontal Electrode Matière à retirer

   Sélectionnez les options dont vous avez besoin :

   Remarque : L'assistant d'électrode ne va afficher que les options de sous-dimensionnement qui sont adaptées pour l'utilisation avec l'électrode actuelle. Si aucune option par défaut adaptée n'est disponible, l'option Perso est automatiquement sélectionnée.

   Minimum — Les valeurs de sous-dimensionnement recommandée pour les électrodes d'ébauche, de semi-finition et de finition sont automatiquement insérées. Ces valeurs sont fournies par le fabricant. Utilisez cette option pour conserver les coins tranchants.

   Standard — Les valeurs de sous-dimensionnement recommandées pour les électrodes d’ébauche, de semi-finition et de finition sont automatiquement insérées. Ces valeurs sont fournies par AGIE.

   Perso — Sélectionnez cette option pour entrer vos propres valeurs. Pour enregistrer des valeurs de sous-dimensionnement pour une utilisation future :

   1. Sélectionnez Perso et entrez le sous-dimensionnement et la nombre approprié.
   2. Cliquez sur Enregistrer.



      L'option Sauvegardé est automatiquement sélectionnée, avec les informations à propos de qui à enregistrer l'information et quand est-ce qu'il l'a fait.

      La prochaine fois que vous créez une électrode avec les mêmes réglages (zone d'érosion, matière, finition de surface), les réglages sauvegardés sont utilisés par défaut.

      Conseil : Si vous ne voulez pas définir une famille d'électrode, sélectionnez Perso et n'entrez aucune valeur.

   Les sous-dimensionnements recommandés dépendent de la matière : Copper, Graphite-2 et Graphite-3 ont des sous-dimensionnements différents pour la même valeur de Finition de surface, Graphite-2 et Graphite-3 ont les mêmes sous-dimensionnements.

   Remarque : Une seule électrode est créée dans le modèle quand une famille est définie. Les valeurs de sous-dimensionnement pour la famille peuvent être transférés vers PowerMill. Il est alors utilisé pour créer les différents parcours d'outils depuis la même électrode.
6. Quantité — Entrez la quantité requise pour chaque membre de la famille. Ces quantités sont utilisées dans la feuille d'organisation et dans le fichier HTML exporté.
7. Suivant — Affiche la page Options d'exportation de l'assistant électrode - Conception.
