Éléments de découpe

Les éléments de découpe sont utilisés pour limiter (étendre ou raccourcir) d'autres éléments. Un élément de découpe peut être :

• un élément qui fait déjà partie du modèle.
• une courbe composite ou un polygone qui est créé spécifiquement comme étant un élément de découpe.

Sélection d'un élément de découpe

Sélectionnez un élément de découpe de l'une des façons suivantes :

• Sélectionnez un élément avant de sélectionner Limite de sélection sur la barre d'outils.
• Si aucun élément est sélectionné avant que Limite de sélection ne soit sélectionné, sélectionnez-en un immédiatement après avoir entré la commande. Pour sélectionner un groupe d'éléments, vous devez utiliser la sélection cadrée.

Dès que l'opération de limitation est terminée, l'élément de découpe devient désélectionné, sauf s'il est verrouillé.

Conseil : Pour utiliser les mêmes éléments de découpe plusieurs fois, cliquez sur Verrouiller à coté d'Elément de coupe sur la barre d'outils de limite de sélection.

Pour changer les éléments de découpe :

1. Si les éléments de découpe sont verrouillés, cliquez sur le bouton Verrouiller pour les déverrouiller.
2. Désélectionnez les éléments de découpe actuels, soit en cliquant sur le bouton de coche à côté d'Elément de coupe, soit en cliquant dans un espace vide de la fenêtre graphique.
3. Sélectionnez un nouvel élément de découpe. Pour sélectionner un groupe d'éléments, utilisez la sélection cadrée.

Création d'éléments de découpe

Créez un élément de découpe de l'une des façons suivantes :

• En utilisant Courbe composite sur la barre d'outils de limite de sélection pour créer une courbe composite temporaire. Cette courbe composite devient l'élément de découpe et est automatiquement effacée quand elle n'est plus nécessaire.

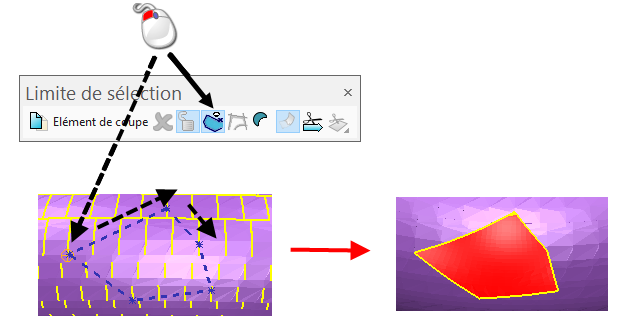

• En utilisant l'option Limiter au polygone sur la barre d'outils de limite de sélection :
  1. Sélectionnez un maillage.
  2. Sélectionnez Edition > Limiter > Sélection pour afficher la barre d'outils de limite de sélection.
  3. Cliquez sur le bouton Limiter au polygone .
  4. Cliquez sur le point de départ et cliquez sur des points supplémentaires pour créer un polygone sur le maillage. Cliquez à nouveau sur le point de départ pour terminer le polygone.


  Le polygone est utilisé comme outil de découpe.
