Limitation d'éléments à un sélection

Vous pouvez utiliser cette option pour limiter ceci :

• éléments filaires par rapport à :
  • élément filaire
  • surface
  • maillage.
• surfaces par rapport à :
  • surface
  • maillage.
• solide par rapport à un maillage
• maillage par rapport à un :
  • maillage
  • filaire
  • (surfaces en utilisant l'option Edition > Projeter > Points. Le filaire est projeté à travers le maillage le long du plan principal du plan de travail actif).
• nuages par rapport à :
  • maillage
  • surface
  • plan de travail
  • filaire.
• groupe de surfaces et solides en un élément filaire.
• éléments par rapport à un plan.

Utilisez les techniques suivantes pour limiter des éléments :

1. Sélectionnez l'élément de découpe.

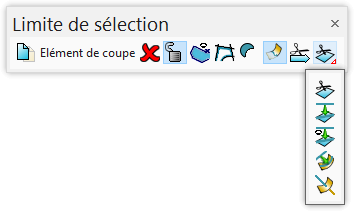

2. Cliquez sur Edition > Limiter > Sélection pour afficher la barre d'outils Limite de sélection :



3. Utilisez les options suivantes sur la barre d'outils pour limiter une sélection d'éléments avec l'élément de découpe :
   • Conserver l'original
   • Elément de découpe désélectionné/sélectionné
   • Elément de découpe déverrouillé/verrouillé
   • Créer et utiliser un polygone comme élément de découpe
   • Créer et utiliser une courbe composite comme élément de découpe
   • Conserver les deux
   • Relimiter les deux
   • Solution suivante
   • Menu déroulant de limitation Cliquer plusieurs fois sur ce bouton fait défiler les modes de sélection de limitation suivants :

     Limiter la sélection.

     Projeter le long de l'axe normal au plan principal.

     Projeter le long de l'axe normal à la vue.

     Projeter le long de la normale de surface.

     Limiter une surface avec une courbe.

4. Sélectionnez un objet à limiter.
