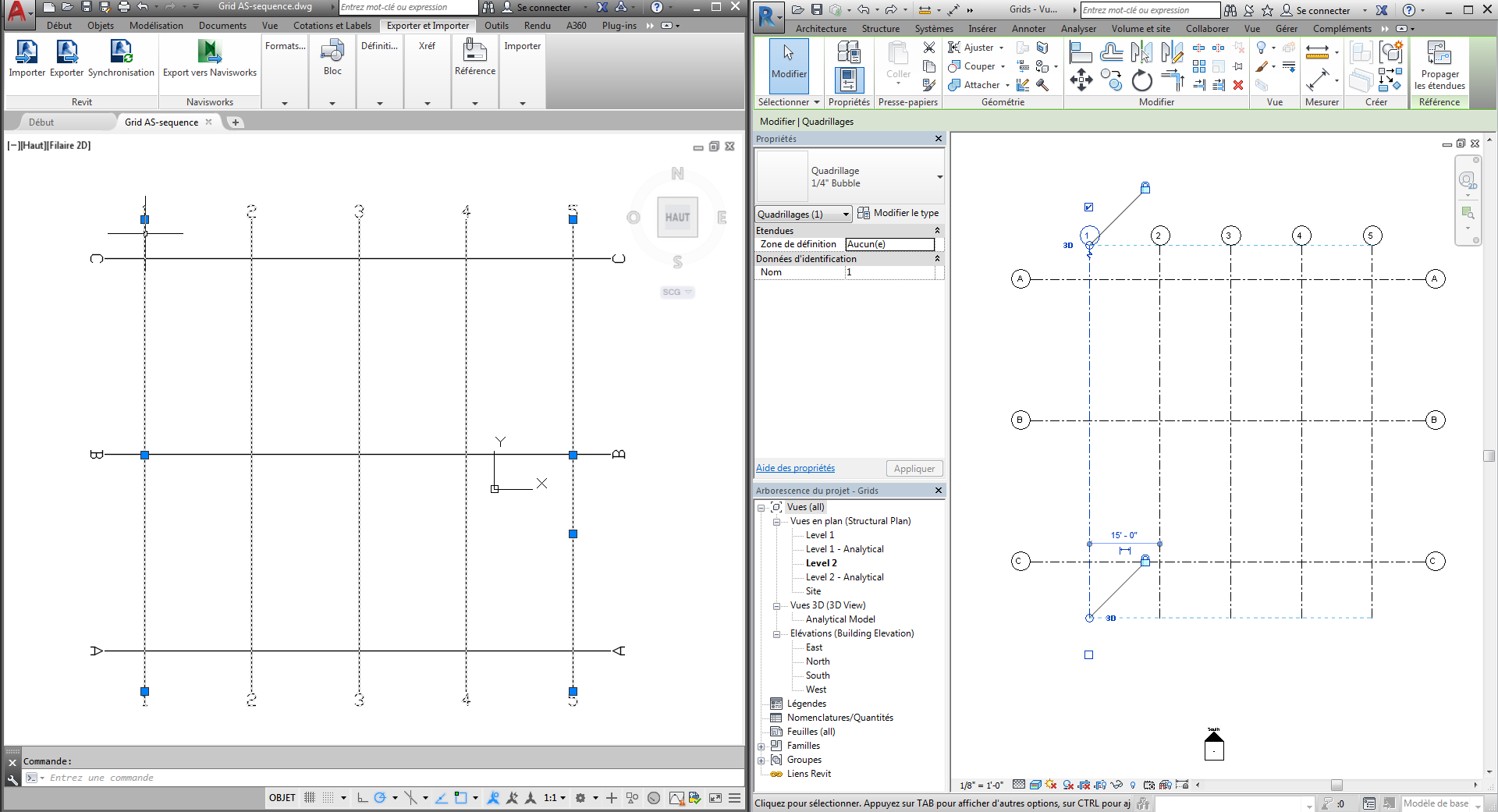

Avec Advance Steel, vous pouvez définir des quadrillages à l'intérieur d'une séquence. Dans ce cas, le quadrillage sera transféré dans Revit en tant qu'axes simples, et la séquence sera conservée lors de l'importation dans Advance Steel :

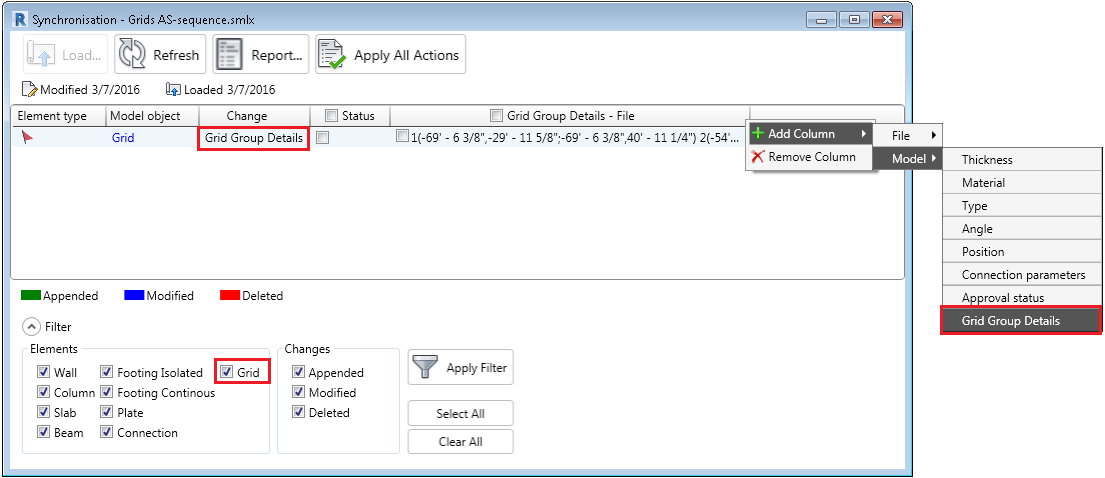

Dans la boîte de dialogue Synchronisation, chaque séquence de quadrillages (de 1 à 5 ou de A à C) s'affiche dans une ligne à part (Modifié, Ajouté ou Supprimé) :
La boîte de dialogue Synchronisation détecte toute modification dans la longueur (extension, raccourcissement), la position et le libellé de l'axe du quadrillage. Les modifications sont reflétées par le texte Détails de groupe de grille dans la colonne Modifier de la boîte de dialogue de synchronisation.

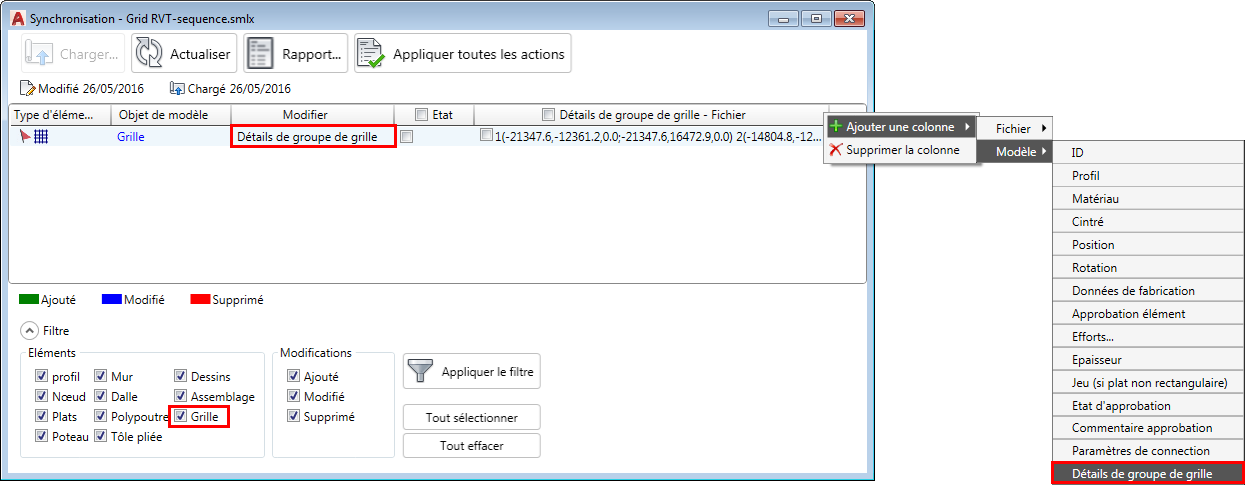

Vous pouvez également charger deux champs supplémentaires à l'intérieur de la boîte de dialogue : Détails de groupe de grille - Fichier et Détails de groupe de grille. Les champs affichent le libellé d'axe et les coordonnées de points de départ et de fin, entre parenthèses.
Un filtre Grille est également disponible dans la boîte de dialogue. Ce filtre permet d'afficher ou de masquer les lignes de quadrillage dans la fenêtre.

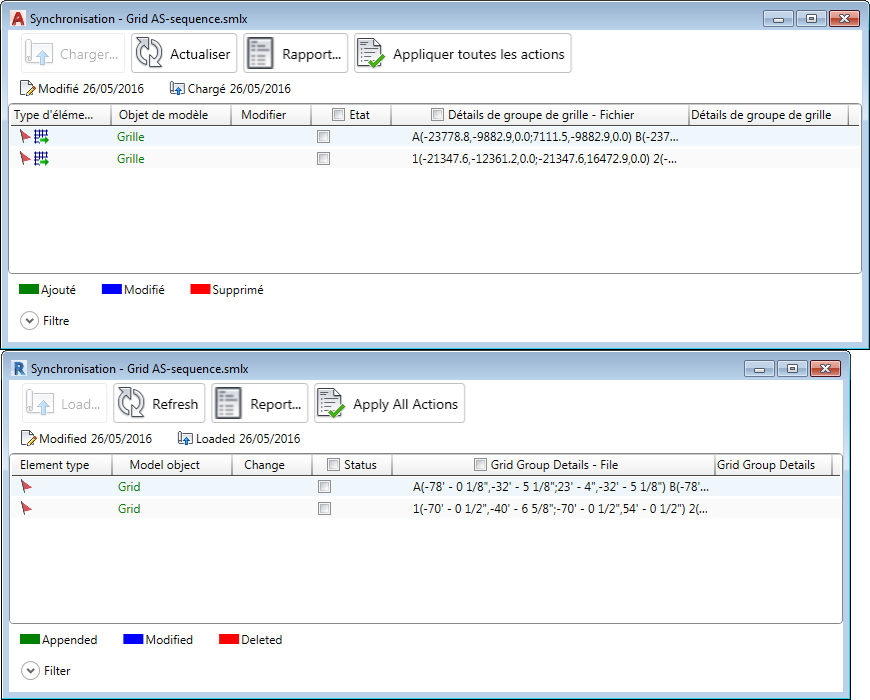

Avec Advance Steel, vous ne pouvez pas définir des quadrillages à l'intérieur d'une séquence. Dans ce cas, les quadrillages seront transférés dans Revit en tant qu'axes simples et lors de l'importation dans Advance Steel, la séquence est conservée :

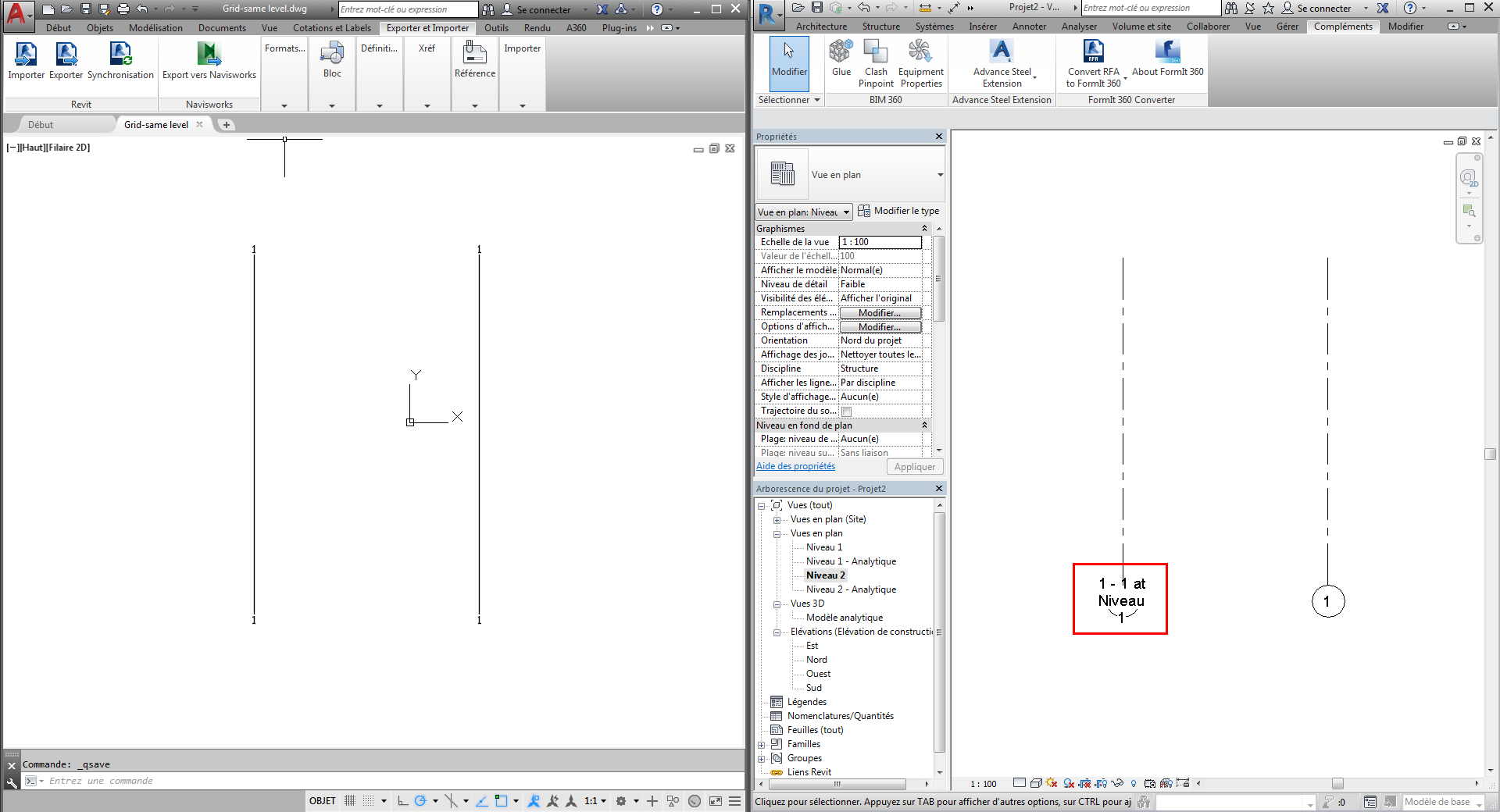

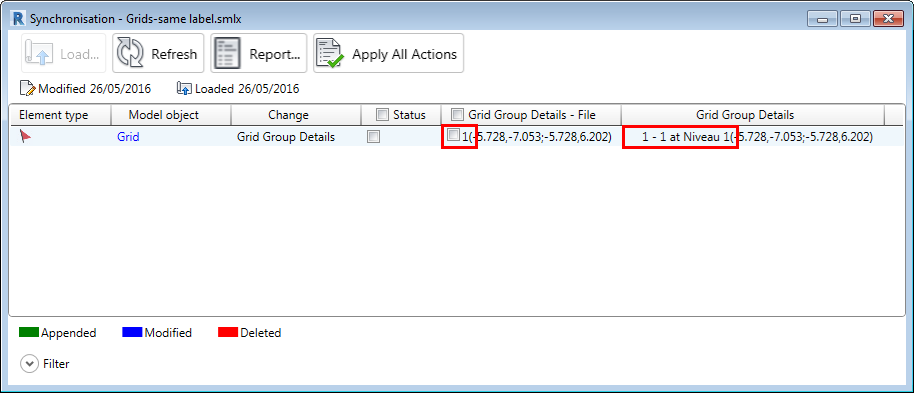

Si vous synchronisez le modèle Revit à l'aide du même fichier .smlx importé, une ligne Modifié sera affichée dans la boîte de dialogue : cela est dû au fait que le fichier contient une ligne de quadrillage libellée "1" et que le modèle contient une ligne de quadrillage renommée " 1 - 1 au Niveau 1".
