La vue affiche deux surfaces topographiques

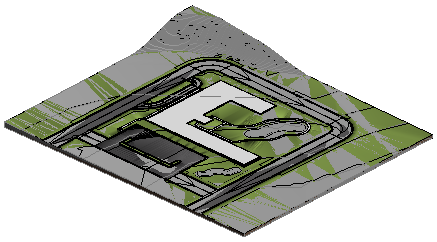

Vous avez utilisé Site Designer pour définir la surface topographique de base ; le plan de site (ou une autre vue) contient désormais deux versions de la surface topographique.

Problème : l'outil Set Base Toposurface permet de créer une copie d'une surface topographique existante dans le modèle Revit. La surface topographique existante est affectée à la phase Existing. La nouvelle surface topographique est affectée à la phase New Construction. La vue affiche les deux surfaces topographiques, ce qui peut provoquer des graphismes incohérents et d'autres résultats inattendus.

Remarque : Les phases de construction Existing et New Construction sont les valeurs par défaut dans le logiciel. Votre entreprise peut utiliser d'autres noms pour les phases.

Solution : ne supprimez aucune des deux surfaces topographiques du modèle.

Pour ne voir que la nouvelle surface topographique, définissez le filtre des phases de la vue sur Show New, comme suit :

1. Dans l'arborescence du projet, sélectionnez le nom de la vue pour afficher ses propriétés dans la palette Properties.
2. Dans le champ Phase Filter, sélectionnez Show New.

Ce changement permet de s'assurer que la nouvelle surface topographique s'affiche dans la vue. Répétez cette procédure pour les autres vues dans lesquelles vous souhaitez voir la surface topographique proposée et ses éléments de site.
