Configuration d'une segmentation d'un assemblage de mur porteur préfabriqué

Ajustez les paramètres de segment de mur pour modifier les plages de cote par défaut permettant la création des panneaux.

Vous pouvez modifier les paramètres relatifs à la segmentation dans la boîte de dialogue Configuration. Cliquez sur l'onglet Préfabrication,

groupe de fonctions Configuration

(Configuration) puis recherchez le nœud correspondant au mur :

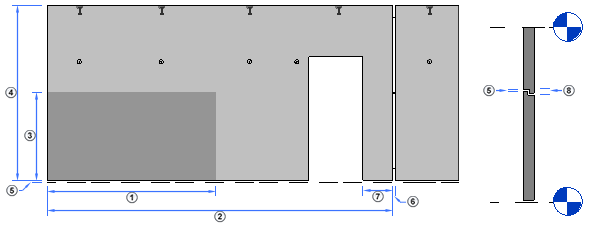

Ajustez les paramètres de segmentation de mur suivants pour générer les assemblages nécessaires.

Nom	Description
Min. Longueur de paroi	Spécifie la longueur minimale d'une paroi générée.
max. Longueur de paroi	Spécifie la longueur maximale d'une paroi générée.
Min. Hauteur de paroi	Spécifie la hauteur minimale d'une paroi générée.
max. Hauteur de paroi	Spécifie la hauteur minimale d'une paroi générée.
max. Poids	Spécifie le poids maximal d'une paroi générée.
Ecart horizontal	Indique l'écart horizontal entre deux assemblages adjacents.
Ecart vertical	Spécifie l'écart vertical entre deux assemblages adjacents.
Min. Distance vers Ouvertures	Indique la distance minimale par rapport à une ouverture de mur à partir de laquelle la paroi doit commencer.
Hauteur de superposition du profil	Spécifie la hauteur de superposition du profil au niveau de la coupe horizontale de la paroi.
