Esquisse d'une charge linéique le long d'un plan de construction

Esquissez une charge linéique le long d'éléments de structure inclinés ou perpendiculaires.

1. Cliquez sur l'onglet Structurele groupe de fonctions Plan de construction (Plan de référence).

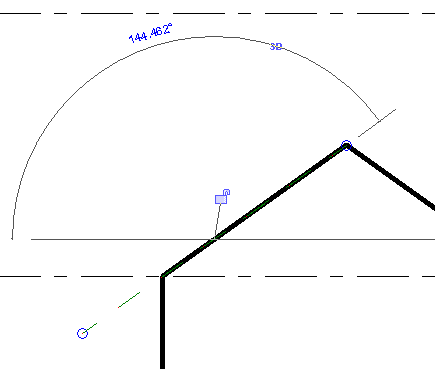

2. Tracez un plan de référence, comme indiqué.

3. Cliquez sur l'onglet Structurele groupe de fonctions Plan de construction (Définir).
4. Dans la boîte de dialogue Plan de construction, sélectionnez Choisir un plan.
5. Dans la zone de dessin, sélectionnez le plan de référence. Dorénavant, le plan de construction est défini à l'angle de l'inclinaison du cadre.

6. Cliquez sur l'onglet Analyserle groupe de fonctions Modèle analytique (Charges).
7. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges (Charge linéique).
8. Dans la palette Propriétés, sélectionnez une valeur pour Cas de charge.
9. En regard du paramètre Sélectionner le sens d'orientation, sélectionnez Plan de construction.

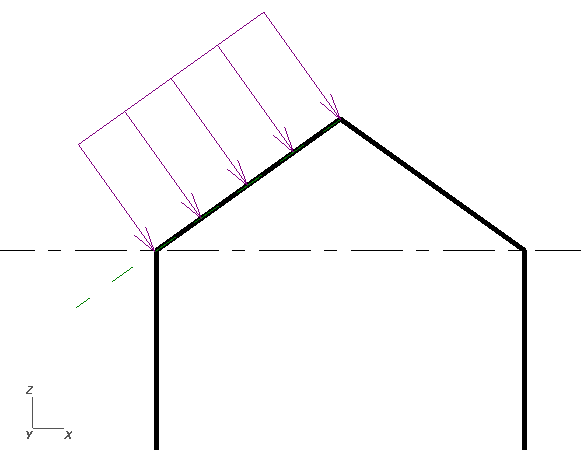

10. Dessinez la charge linéique comme ci-dessous :
    • Sélectionnez l'extrémité de l'élément qui se trouve au bas de l'inclinaison.
    • Sélectionnez l'extrémité de l'élément qui se trouve en haut de l'inclinaison.

11. Cliquez sur l'onglet Structurele groupe de fonctions Plan de construction (Définir).
12. Dans la boîte de dialogue Plan de construction, cliquez sur Choisir un plan.
13. Sélectionnez le nouveau plan de référence.
14. Cliquez sur l'onglet Analyserle groupe de fonctions Modèle analytique (Charges).
15. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges (Charge linéique hébergée).
16. Dans la palette Propriétés, entrez une valeur pour Cas de charge.

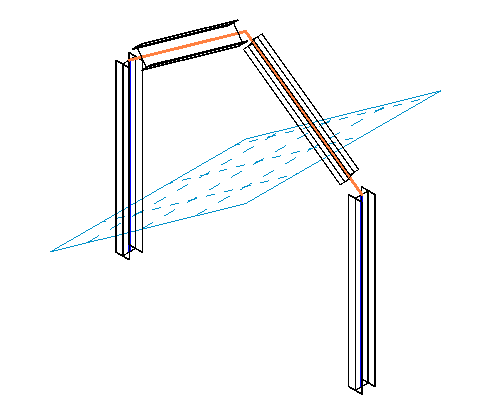

17. Sélectionnez une valeur pour l'option Utiliser le système de coordonnées local Système de coordonnées local de l'hôte.
18. Sélectionnez l'élément vertical.

    La charge linéique est ajoutée, perpendiculaire à l'élément vertical dans la direction x positive et créée à l'aide du plan de construction de l'hôte.
