Esquisse d'une charge surfacique avec ou sans hôte

Esquissez une charge surfacique sur des planchers ou des murs porteurs.

1. Cliquez sur l'onglet Analyserle groupe de fonctions Modèle analytique (Charges).
2. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges (Charge surfacique).
3. Dans la palette Propriétés, sélectionnez une valeur pour Cas de charge.
4. En regard du paramètre Utiliser le système de coordonnées local, sélectionnez Projet ou Plan de construction.

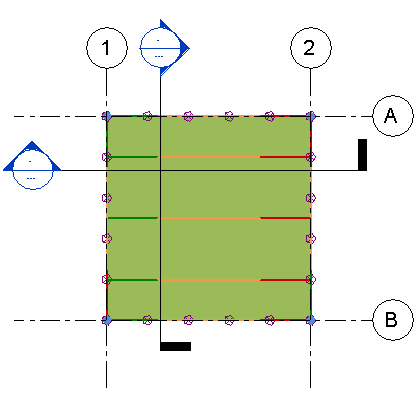

5. Esquissez les charges surfaciques adéquates dans le modèle. Par exemple, sélectionnez l'outil d'esquisse de rectangles et cliquez sur les coins d'un sol.

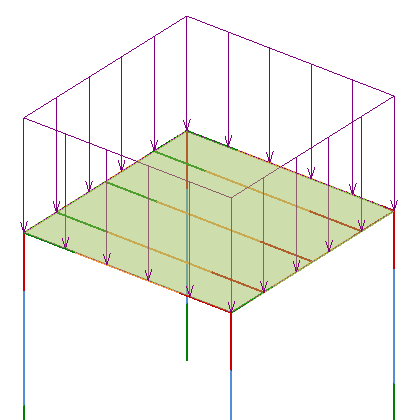

   Remarque : Les symboles de charge s'affichent dans les vues analytiques 3D ou dans les élévations sous forme de lignes fléchées, de manière similaire à l'illustration.


Placement d'une charge surfacique hébergée

Pour placer des charges hébergées, vous ne pouvez sélectionner que le modèle analytique. Il est impossible d'ajouter des charges à la géométrie physique des composants.

1. Lorsque vous avez terminé l'esquisse, cliquez sur l'onglet Créer une limite pour la charge surfaciquele groupe de fonctions Charge surfacique(Finir la charge surfacique).
2. Cliquez sur l'onglet Analyserle groupe de fonctions Modèle analytique (Charges).
3. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges (Charge surfacique hébergée).
4. Dans la palette Propriétés, sélectionnez une valeur pour Cas de charge.
5. Pour le paramètre Utiliser le système de coordonnées local, sélectionnez Projet ou Système de coordonnées local de l'hôte.
6. Sélectionnez le composant sur lequel vous souhaitez placer l'occurrence de charge, par exemple un plancher. La charge surfacique s'applique à l'ensemble de l'élément.
