Exclusion d'éléments dans les outils de remplissage automatique

Dans la palette Eléments de fabrication MEP, sélectionnez les éléments qui ne seront pas utilisés avec les outils de remplissage automatique (Auto).

Lorsqu'un élément ou un groupe d'éléments de la palette Eléments de fabrication MEP est marqué comme étant exclu des outils de remplissage automatique, ces éléments ne seront pas utilisés pour le remplissage avec les outils de remplissage automatique suivants :

• De la conception à la fabrication
• Connexion rapide
• Acheminement et remplissage
• Acheminement multipoint
• Ajustement et prolongement
• Insérer un élément
• Positionnement d'élément standard lorsque des adaptateurs sont requis ; par exemple, lors de la connexion d'un robinet bridé à un tuyau soudé

Les éléments exclus des outils de remplissage automatique sont identifiés par l'icône affichée en regard de la palette Eléments de fabrication MEP. Elle indique que cet élément ou ce groupe d'éléments ne sera pas utilisé avec les outils de remplissage automatique. En d'autres termes, ces éléments sont exclus des outils de remplissage automatique.

Vous pouvez toujours insérer manuellement des éléments exclus des outils de remplissage automatique dans votre modèle tant qu'ils constituent une sélection correcte.

Pour exclure des éléments ou groupes d'éléments des outils de remplissage automatique :

1. Affichez la palette Eléments de fabrication MEP. La palette s'affiche par défaut lorsque vous créez un modèle dans Revit. Si la palette ne s'affiche pas, cliquez sur l'onglet Systèmesle groupe de fonctions Fabrication (Elément de fabrication). Sinon, cliquez sur l'onglet Vuele groupe de fonctions Fenêtres la liste déroulante Interface utilisateurEléments de fabrication MEP.

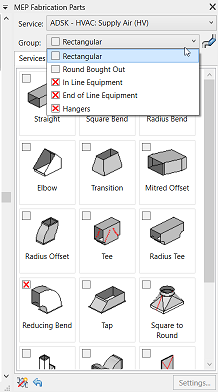

2. Cliquez sur le bouton du mode des exclusions de l'outil de remplissage automatique situé au bas de la palette Eléments de fabrication MEP. Cliquer sur ce bouton active le mode des exclusions de l'outil de remplissage automatique et ajoute une petite case à cocher vide en regard de chaque élément affiché dans la palette. Une case à cocher est également ajoutée à chaque nom de groupe de services affiché dans la liste déroulante Groupe, comme illustré ci-dessous.


   Icône du mode des exclusions de l'outil de remplissage automatique	Description
   Activé	Cette version de l'icône des exclusions de l'outil de remplissage automatique contient une petite icône en forme d'ampoule allumée indiquant que le mode des exclusions de l'outil de remplissage automatique est activé. Lorsque le mode des exclusions de l'outil de remplissage automatique est activé, vous pouvez sélectionner (cocher) ou désélectionner des éléments à exclure lorsque les outils de remplissage automatique sont utilisés.
   Désactivé	Cette version de l'icône des exclusions de l'outil de remplissage automatique contient une petite icône en forme d'ampoule éteinte indiquant que le mode des exclusions de l'outil de remplissage automatique est désactivé. Lorsque le mode des exclusions de l'outil de remplissage automatique est désactivé, vous ne pouvez pas sélectionner (cocher) ou désélectionner des éléments à exclure lors de l'utilisation des outils de remplissage automatique. Activez le mode des exclusions de l'outil de remplissage automatique en cliquant sur cette icône.

3. Dans la palette Eléments de fabrication MEP, effectuez l'une des opérations suivantes :
   • Pour exclure des éléments individuels : cochez la petite case en regard d'un élément pour l'empêcher d'être utilisé avec les outils de remplissage automatique. L'icône s'affiche lorsque l'élément est exclu. Par exemple, dans l'exemple ci-dessus, les éléments suivants ont été exclus : Cintrage de rayon inégal et Biseau asymétrique.
   • Pour exclure un groupe entier d'éléments : cochez la petite case en regard du nom du groupe de services dans la liste déroulante Sélecteur de groupe. L'icône s'affiche lorsque le groupe est exclu. Par exemple, dans l'exemple ci-dessus, les groupes de services suivants ont été exclus : Equipement aligné, Equipement de fin de ligne, Tirants.
   Les sélections d'exclusion sont effectives uniquement durant la session en cours et pour l'utilisateur actuel. Elles ne sont pas enregistrées lorsque vous terminez la session et fermez Revit.
4. Cliquez sur Réinitialiser pour supprimer les exclusions ajoutées lors de cette session Revit. Lorsque vous cliquez sur Réinitialiser, les coches ajoutées lors de la session Revit en cours pour l'utilisateur actuel sont supprimées de la palette Eléments de fabrication MEP.
   Remarque : La réinitialisation supprime uniquement les exclusions ajoutées lors de la session Revit en cours et par l'utilisateur actuel de Revit. Les exclusions définies dans la configuration initiale et par défaut d'un produit Autodesk Fabrication sont conservées. Les exclusions définies dans la configuration initiale et par défaut d'un produit Autodesk Fabrication sont indiquées par l'icône .
