Placer l'armature de forme libre

Placez une armature de forme libre dans des éléments de modélisation en béton avec une géométrie simple.

Vous pouvez placer une armature de forme libre dans des surfaces uniques à partir de n'importe quelle vue. Cet exemple illustre le placement d'une armature de forme libre dans une vue 3D.

1. Cliquez sur l'onglet Structurele groupe de fonctions Armature (Armature).
2. Cliquez sur l'onglet Modifier | Placer l'armature le groupe de fonctions Méthodes de placement (Armature de forme libre).

   Notez que l'onglet Modifier | Placer l'armature le groupe de fonctions Type de jeu d'armatures (Distribution de surface) est sélectionné.

3. Assurez-vous que l'onglet Modifier | Placer l'armature le groupe de fonctions Sélection multiple (Sélect. plusieurs) n'est pas sélectionné.
4. Spécifiez un type d'armature dans la palette Propriétés.
5. Dans le groupe de fonctions Jeu d'armatures, spécifiez une présentation.

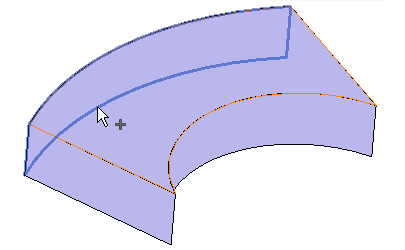

6. Dans la zone de dessin, sélectionnez la surface de l'élément qui hébergera l'armature de forme libre.

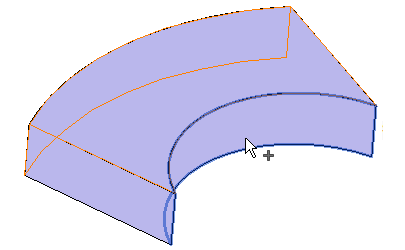

7. Sélectionnez une surface de référence adjacente à la surface hôte à partir de laquelle commence le jeu d'armatures de forme libre.

8. Sélectionnez une surface de référence adjacente à la surface hôte où se termine le jeu d'armatures de forme libre.

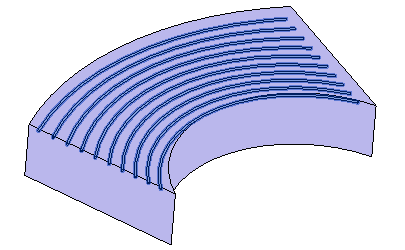

9. L'armature remplit la surface hôte comme défini par les plans de référence et les propriétés prédéfinies.
10. Appuyez sur la touche Echap ou cliquez sur l'onglet Modifier | Placer l'armature le groupe de fonctions Mode (Annuler) pour quitter le mode de placement d'armature de forme libre.
