2. gyakorlat: Rajzfájl csatolása

A Megjelenítéskezelőt használhatja az AutoCAD rajzfájlok csatolására.

Megjegyzés: Ez a gyakorlat az előző gyakorlatban készített build_map1.dwg térképet használja fel.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan csatolhat AutoCAD rajzot a térképéhez. Ha ki kívánja próbálni, kattintson a „Kipróbálom” gombra. Az eljárás lépéseit megtalálja a videó alatt.

AutoCAD rajzfájl csatolása

1. Ha még nem tette meg, másolja át a mintafájlokat egy helyi mappába.

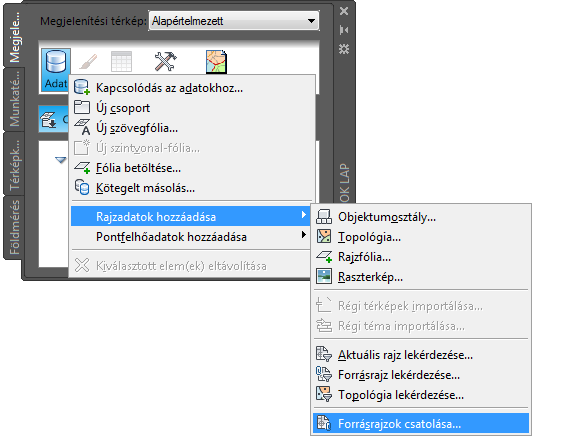

2. A build_map1.dwg fájlban, a Megjelenítéskezelőben kattintson az Adat > Rajzadatok hozzáadása > Forrásrajzok csatolása menüpontra.

3. A Rajzkészlet megadása/módosítása párbeszédpanelen kattintson a Csatol gombra.
4. Navigáljon abba mappába, ahová a mintafájlokat másolta, és válassza ki a Counties.dwg fájlt.
5. Kattintson a Hozzáadás, majd az OK gombra.
6. A Rajzkészlet megadása/módosítása párbeszédpanelen kattintson az OK gombra, hogy a rajzfájlt a térképhez csatolja.

   Rajz csatolásakor az nem jelenik meg a Megjelenítéskezelő listában, sem a térképen. Azonban listázva van a Feladatok lap Munkatér Intéző lapján az Aktuális rajz területen.

   A térképen használt rajzokból objektumokat „kérdez le”, ahogyan a következő gyakorlatban láthatja.

7. Mentse a munkáját. Kattintson a Mentés máskéntRajz elemre.

A gyakorlatok folytatásához lépjen tovább a 3. Feladat: Rajzi adatainak lekérdezése részre.
