A Pro/ENGINEER általános alkatrészek és példányok használata a Vault tárral

Az általános fájlok a fájl- vagy összeállítás- „példányok” „család táblázatát” foglalják magukban.

Léteznek speciális, az általános fájlokhoz társuló viselkedések a Vault tárban végzett munka során

Pontos használati helyek és felhasználási adatok létrehozásához, valamint teljes Darabjegyzék kialakításához a Vault add-in for Pro/Engineer és Creo példányfájlokat hoz létre az első leadásnál. Ezek a „dummy fájlok” a lemezen jönnek létre és kisméretűek (csak néhány bájtosak).

Általános fájl hozzáadása a Vault tárhoz

1. A Pro/ENGINEER alkalmazásból nyisson meg egy általános fájlt, majd adja le a Vault tárba.
Létrejönnek a példányfájlok.
Megjegyzés: Ha az általános fájl beágyazott család táblázatokat tartalmaz, nyissa meg és aktiválja az általános fájl mindegyik szintjét, gondoskodva arról, hogy hiba nélkül hozzáadható legyen a Vault tárhoz.

A leadás az Általános fájlokat és a Példányokat jeleníti meg.

Általános fájl megnyitása a Vault tárból

Egy általános fájlhoz társított példányfájlok nem nyithatók meg közvetlenül a Pro/ENGINEER alkalmazásból. Ezeket mindig az általános fájlon keresztül kell megnyitnia.

1. A Pro/ENGINEER alkalmazásban válassza ki a Megnyitás a Vault tárból lehetőséget.
2. Válassza ki az általános fájl egy példányát.

Megnyílik a példány egy nézete a Vault kapcsolatokkal rendelkező általános fájlból.

Egy Vault tárból származó példány elhelyezése

1. A Pro/ENGINEER alkalmazásban válassza ki az Összeállítás lehetőséget.
2. Keresse meg az általános fájlt a helyi lemezen.
3. Illessze be az általános fájlt, és válassza ki a kívánt példányt a Példány kiválasztása párbeszédpanelen.

Példányok leadási hibáinak feloldása

Néhány esetben előfordulhat, hogy üzenet jelenik meg, miszerint egyes fájlok akadályozzák egy összeállítás leadását a Vault tárba. Ezt egy általános fájl módosított példányai okozhatják.

1. Lépjen a Pro/ENGINEER beállítások párbeszédpanelre, és ellenőrizze, hogy a következők vannak-e beállítva:
   • DLS frissítése engedélyezve: Igaz
   • Család táblázat összes példányának lekérése: Hamis

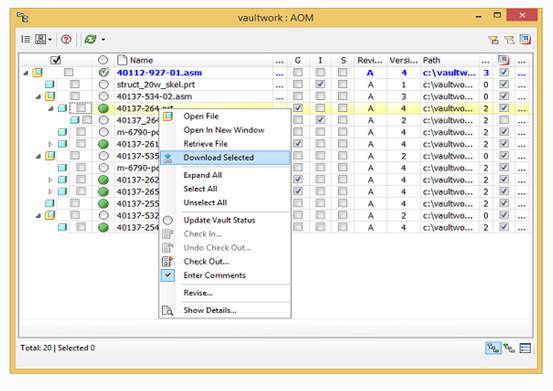

2. A Pro/ENGINEER alkalmazásból nyissa meg a Vault áttekintőt.
3. Kattintson a jobb gombbal az érintett fájlokra, és válassza a Kijelöltek letöltése lehetőséget.


A példányoknak meg kell oldódniuk a Vault tárból származó legújabb verziókkal, lehetővé téve, hogy leadja az összeállítást.

Ahhoz, hogy elejét vegye a probléma megismétlődésének, beállíthatja a Pro/ENGINEER alkalmazást a következő módon.

1. Keresse meg a config.pro fájlt a Pro/ENGINEER telepítési mappájában, például: C:\Program Files\PTC\Creo 2.0\Common Files\M130\text\.
   Megjegyzés: Előfordulhat, hogy a config.pro fájl nem létezik, kivéve, ha megváltoztatott egy alapértelmezett Pro/ENGINEER beállítást. Ha létre kell hoznia a config.pro fájlt, akkor módosítson egy beállítást, majd indítsa újra a Pro/ENGINEER alkalmazást.

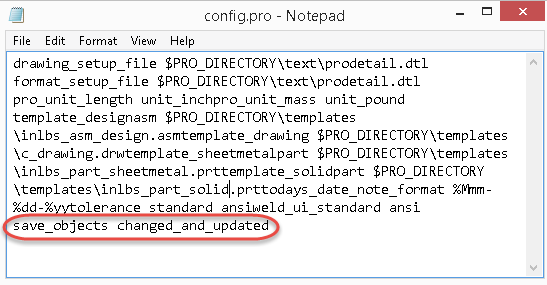

2. Nyissa meg a config.pro fájlt egy szövegszerkesztőben.
3. Keresse meg a save_objects kapcsolót, vagy adja hozzá, ha az még nincs ott.
4. Állítsa a save_objects értékét changed_and_updated értékre.

5. Mentse a fájlt.

A példányfájloknak most már nem szabad helytelenül módosítottként megjelenniük.

Save_Objects beállítások

A következő táblázat a save_objects esetében elérhető beállításokat ismerteti.

Beállítás	Hatása a Vault állapotokra
all	Az összeállítás minden fájlja módosítottként van feliratozva.
change_and_specified	A fájlsorozat van módosítottként feliratozva.
changed	Néhány utolsó szintű alkatrész van módosítottként feliratozva.
changed_and_updated	Egyetlen fájl sincs módosítottként feliratozva. Ha megváltoztat egy összeállítást vagy egy alkatrészt, akkor megfelelően van feliratozva.
nincs megadva „save_objects”	Csak a felső szintű összeállítás van módosítottként feliratozva.
