Ismerje meg a csoportosított DBJ-sorok működését.
Csoportosított DBJ-sornak nevezzük azt a sort, mely egyazon szülőn osztozó tétel több előfordulását tartalmazza, ám ezekben egy vagy több DBJ-sortulajdonság eltérő értékkel bír. A DBJ-sortulajdonságok eltérő értékei lehetnek (többek között): Hossz, Mennyiség és Leírás.
A csoportosított DBJ-sort a Csoportosított
ikon jelzi.
Miért jelennek meg egyes DBJ-sorok csoportosítva?
Gyakran előfordul, hogy az objektumok ugyanabból a készletből származnak, de eltérő tulajdonságokkal rendelkeznek. Ilyenek például a hosszra vágott vagy az eltérő bevonattal rendelkező objektumok is.
Ezek a komponensek gyakran azonos cikkszámmal rendelkeznek, és egyéb tulajdonságaik jelzik, hogy a komponens miben tér el az eredeti komponenstől.
A csoportosított DBJ-sorokra vonatkozó szabályok
- Az első ismétlődés automatikus kiválasztása opciót engedélyezni kell a Tétel-hozzárendelés konfigurálása párbeszédpanelen a DBJ-sorok csoportosítása funkció bekapcsolásához.
- A DBJ-sorokat importálni kell a CAD DBJ-ből, csak ekkor lehet őket csoportosítani. A kézileg létrehozott DBJ-sorok automatikus csoportosítását nem végzi el a rendszer, még akkor sem, ha azok ugyanazzal a számmal rendelkező tételeket tartalmaznak.
- A Tétel-hozzárendelés konfigurálása párbeszédpanelen engedélyeznie kell a DBJ-sorok csoportosítása a tervezési DBJ-nek megfelelően opciót, ha az importálást követően szeretné megtartani a CAD DBJ-csoportjait.
- A tételszámoknak egyezniük kell.
- A tétel előfordulásainak ugyanazzal a szülővel kell rendelkezniük.
- A csoportosított sorba tartozó tételeknek ugyanahhoz a csoporthoz tartozó mértékegységet kell használniuk, hogy egyesíteni lehessen őket.
Például hüvelyket és millimétert használó sorokat egyesíthet, de tömeget és hosszt tartalmazó sorokat nem lehet egyesíteni.
- A csoport be- és kikapcsolási beállítása fennmarad akkor is, ha megszünteti az egyesítést. Ha például egy csoport DBJ-sor ki van kapcsolva, és a csoport egyesítését megszünteti, tehát az összes DBJ-sor külön-külön jelenik meg a listán, az összes, immár nem egyesített sor megtartja a kikapcsolt beállítást.
A Vault hogyan jeleníti meg a csoportosított DBJ-sorok értékeit?

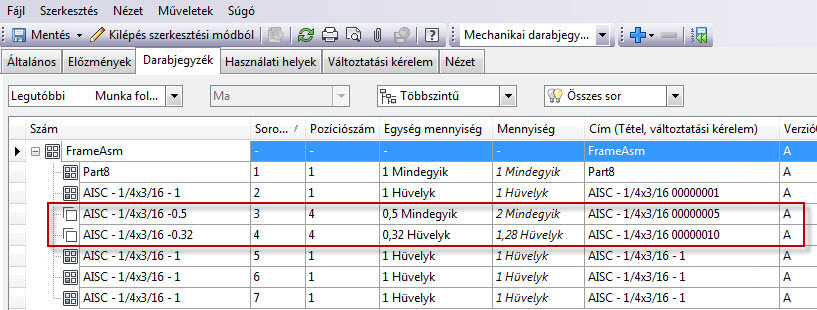

Ha a DBJ-sorok csoportosítva vannak, csak egy sor jelenik meg darabjegyzékben. Ha másként nem határozza meg, a megjelenített értékek az elsődleges DBJ-sor tulajdonságait képviselik.
Részletek
- Az elsődleges DBJ-sor a részletazonosítót tartalmazó sor. Ha a csoportban lévő sorok egyike sem rendelkezik Részletazonosítóval, akkor a program másik sort választ ki elsődleges sorként.
- Pozíció – Ez magának a csoportnak a pozíciója. Ha a sorok nincsenek csoportosítva, ez az érték az összes sorra érvényes.
- Sorok sorrendje – Ez a csoportban magában érvényes sorsorrend. Ha a sorok nincsenek csoportosítva, ez az érték az összes sorra érvényes.
- Egység mennyisége – Ha a DBJ-sorcsoportba tartozó összes tétel ugyanazt a mértékegységtípust használja, de a mértékegységek maguk különbözőek, az Egység mennyisége mezőben az elsődleges sorhoz tartozó érték jelenik meg.
Megjegyzés: Az Egység mennyisége mező alapértelmezés szerint nem látható. Az A DBJ-nézet testreszabása opció segítségével adhatja hozzá a DBJ-khez.
- Tételek száma – A Tételek száma érték a csoportban található tételek számát jelzi.
Megjegyzés: A Tételek száma mező alapértelmezés szerint nem látható. A A DBJ-nézet testreszabása opció segítségével adhatja hozzá a DBJ-khez.
- Mennyiség – A Mennyiség érték a csoportban található összes mennyiség összege.
