Informazioni sull'importazione di dati da Cavi e cablaggi di Autodesk Inventor Professional

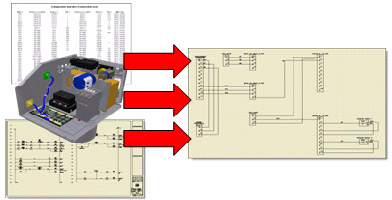

Dall'esportazione XML da Autodesk Inventor Professional in AutoCAD Electrical, è possibile effettuare la propria selezione da un elenco di connettori definiti in fase di esportazione e quindi posizionare i connettori in un file di disegno 2D. Dopo aver inserito i connettori nel disegno, fare clic su Filo nella finestra di dialogo Selezione connettore per posizionare nel file di disegno le connessioni fili a tutti i componenti. In AutoCAD Electrical il file dei dati viene analizzato per determinare tutte le connessioni dei fili in entrata e in uscita. Una volta identificate le informazioni sul cablaggio, i fili vengono instradati, prestando particolare attenzione a non interferire con la geometria esistente sul disegno. Lo strumento per l'inserimento dei fili trova il percorso migliore possibile con il minor numero di anelli di filo nella connessione, riducendo la necessità dei puntatori distanza. I fili vengono connessi nella posizione appropriata sulla rappresentazione del connettore.

Durante l'inserimento dei fili, i tipi di filo presenti nel file XML vengono applicati al Layer dei fili nel disegno AutoCAD Electrical. Nel disegno vengono inseriti anche i numeri dei fili e i simboli dei contrassegni dei cavi. I numeri dei fili vengono inseriti in base all'impostazione del numero di filo del disegno (posizionamento al di sopra, in linea o al di sotto). Il primo contrassegno del cavo elencato nel file XML viene inserito come elemento principale e i contrassegni successivi dello stesso indicatore di riferimento (Contrassegno cavo) vengono inseriti come elementi secondari.

Alcuni nomi di proprietà dei fili di Autodesk Inventor Professional devono essere mantenuti in AutoCAD Electrical. Accertarsi che i nomi delle intestazioni di colonna (impostati nella finestra di dialogo Rinomina colonne utente) corrispondano ai nomi di proprietà provenienti dal processo di esportazione XML di Autodesk Inventor Professional (impostato nella finestra di dialogo Proprietà personalizzate di Autodesk Inventor). Ad esempio, la proprietà CORE SIZE viene associata ad una colonna utente della finestra di dialogo Crea/Modifica tipo di filo, se esiste un'intestazione di colonna definita come "CORE SIZE." Se l'associazione non esiste, i dati non vengono mantenuti nel file di disegno di AutoCAD Electrical.

Proprietà di Autodesk Inventor Professional mappate agli attributi di AutoCAD Electrical

Esistono quattro tipi di entità dell'assemblaggio di Autodesk Inventor Professional che ottengono proprietà generali e personalizzate: occorrenze del componente, occorrenze di Filo (Da/a), occorrenze dei cavi e occorrenze delle giunzioni.

Nome proprietà	Tipo di proprietà AIP	Descrizione
Proprietà del componente
INDIC RIF connettore	Occorrenza	IndicRif componente: attributo TAG1 in AutoCAD Electrical
NUMERO PARTE	Definizione	Numero parte Autodesk Inventor: dati estesi in AutoCAD Electrical
FORNITORE	Definizione	Produttore: dati estesi in AutoCAD Electrical
LUNGHEZZA SERIE	Definizione, personalizzata	Salvata nel componente, dati estesi in AutoCAD Electrical
Varie proprietà definite dall'utente *	Definizione, personalizzata	Definita nella definizione della libreria del componente (modifica parti): dati estesi in AutoCAD Electrical
Varie proprietà definite dall'utente *	Occorrenza, personalizzata	Definita nel livello di occorrenza del cablaggio: dati estesi in AutoCAD Electrical
Proprietà del filo
ID filo	Occorrenza	ID numero filo univoco (nome occorrenza): numero filo di AutoCAD Electrical; attributo WIRENO in AutoCAD Electrical
Definizione del filo	Definizione	Dati della definizione della libreria dei fili salvati nel file XML della libreria di Cavi e cablaggi: nome del layer filo in AutoCAD Electrical
Varie proprietà definite dall'utente *	Definizione, personalizzata	Definita nella definizione della libreria dei fili (modifica parti): dati estesi in AutoCAD Electrical
Varie proprietà definite dall'utente *	Occorrenza, personalizzata	Definita nel livello di occorrenza del cablaggio: dati estesi in AutoCAD Electrical
Proprietà del cavo
ID cavo	Occorrenza	ID cavo univoco: attributo TAG 1 in AutoCAD Electrical
Definizione del cavo	Definizione	Dati di definizione della libreria dei cavi nel file XML della libreria di Cavi e cablaggi: dati estesi in AutoCAD Electrical
Nome del filo cavo	Definizione	ID conduttore del cavo: attributo RATING1 in AutoCAD Electrical
Varie proprietà definite dall'utente *	Definizione, personalizzata	Definita nella definizione della libreria dei cavi (modifica parti): dati estesi in AutoCAD Electrical
Varie proprietà definite dall'utente *	Occorrenza, personalizzata	Definita nel livello di occorrenza del cablaggio: dati estesi in AutoCAD Electrical
Proprietà della giunzione
ID giunzione	Occorrenza	ID giunzione univoco: attributo TAG1 in AutoCAD Electrical
Definizione di giunzione	Definizione	Dati di definizione della libreria delle giunzioni nel file XML della libreria di Cavi e cablaggi: dati estesi in AutoCAD Electrical
Varie proprietà definite dall'utente *	Definizione, personalizzata	Definita nella definizione della libreria delle giunzioni (modifica parti): dati estesi in AutoCAD Electrical
Varie proprietà definite dall'utente *	Occorrenza, personalizzata	Definita nel livello di occorrenza del cablaggio: dati estesi in AutoCAD Electrical

* Proprietà che non sono definite in Autodesk Inventor Professional ma che possono essere comunque utilizzate in AutoCAD Electrical.
