Il componente sezione tipo RailPlatform include layer comuni per la banchina ferroviaria, quali muri, plinto in calcestruzzo, marciapiede, sottofondo di sabbia, fondazione e così via.
Associazione
Per default, il punto di associazione è la parte inferiore interna del muro.

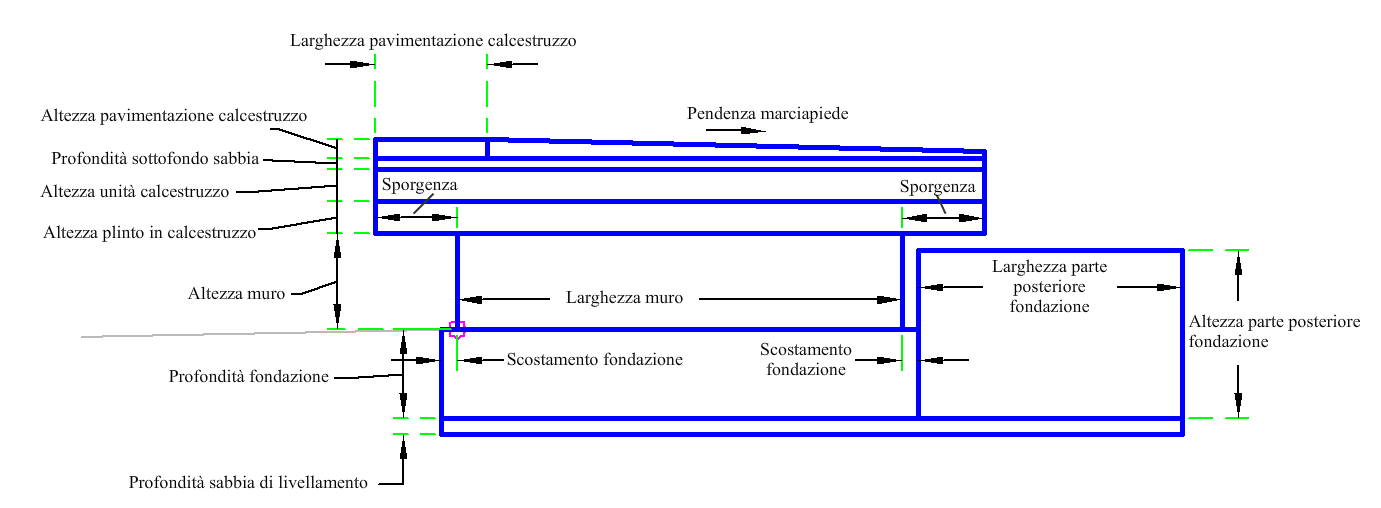

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Lato |
Specifica il lato in cui inserire il componente sezione tipo. |
Sinistra/Destra |
Destra |
|
Larghezza muro |
Larghezza del muro sotto la banchina ferroviaria. |
Numerico, positivo |
2.782 ft 0.85 m |
|
Altezza muro |
Altezza del muro sotto la banchina ferroviaria. |
Numerico, positivo |
0.6 ft 0.2 m |
|
Codice collegamento muro |
Elenco di codici da assegnare al collegamento muro. |
Stringa separata da virgole |
Muro |
|
Altezza plinto in calcestruzzo |
Altezza del plinto in calcestruzzo sopra il muro. |
Numerico, positivo |
0.2 ft 0.06 m |
|
Codice collegamento plinto in calcestruzzo |
Elenco di codici da assegnare al collegamento plinto in calcestruzzo. |
Stringa separata da virgole |
Plinto in calcestruzzo |
|
Altezza unità calcestruzzo |
Altezza delle unità calcestruzzo al di sopra del plinto in calcestruzzo. |
Numerico, positivo |
0.2 ft 0.06 m |
|
Codice collegamento pavimentazione calcestruzzo |
Elenco di codici da assegnare al collegamento pavimentazione calcestruzzo. |
Stringa separata da virgole |
Pavimentazione calcestruzzo |
|
Codice forma unità calcestruzzo |
Elenco di codici da assegnare alla forma unità calcestruzzo. |
Stringa separata da virgole |
Unità calcestruzzo |
|
Codice forma pavimentazione calcestruzzo |
Elenco di codici da assegnare alla forma pavimentazione calcestruzzo. |
Stringa separata da virgole |
Pavimentazione calcestruzzo |
|
Altezza pavimentazione calcestruzzo |
Altezza della pavimentazione in calcestruzzo al di sopra delle unità calcestruzzo. |
Numerico, positivo |
0.12 ft 0.04 m |
|
Larghezza pavimentazione calcestruzzo |
Larghezza della pavimentazione in calcestruzzo sopra le unità calcestruzzo. |
Numerico, positivo |
0.7 ft 0.21 m |
|
Codice collegamento unità calcestruzzo |
Elenco di codici da assegnare al collegamento unità calcestruzzo. |
Stringa separata da virgole |
Unità calcestruzzo |
|
Profondità sottofondo sabbia |
Profondità della sabbia tra le unità calcestruzzo e la pavimentazione in calcestruzzo. |
Numerico, positivo |
0.07 ft 0.02 m |
|
Codice forma sottofondo sabbia |
Elenco di codici da assegnare alla forma sottofondo sabbia. |
Stringa separata da virgole |
Sabbia |
|
Codice forma muro |
Elenco di codici da assegnare alla forma muro. |
Stringa separata da virgole |
Muro |
|
Codice collegamento sottofondo sabbia |
Elenco di codici da assegnare al collegamento sottofondo sabbia. |
Stringa separata da virgole |
Sabbia |
|
Codice forma plinto in calcestruzzo |
Elenco di codici da assegnare alla forma plinto in calcestruzzo. |
Stringa separata da virgole |
Plinto in calcestruzzo |
|
Pendenza marciapiede |
Pendenza marciapiede della banchina ferroviaria. |
Numerico |
40 (: 1) |
|
Codice forma marciapiede |
Elenco di codici da assegnare alla forma marciapiede. |
Stringa separata da virgole |
Marciapiede |
|
Scostamento fondazione |
Distanza tra il muro in calcestruzzo e la fondazione. |
Numerico |
0.1 ft 0.03 m |
|
Profondità fondazione |
Profondità della banchina ferroviaria. |
Numerico, positivo |
0.556 ft 0.17 m |
|
Codice forma fondazione |
Elenco di codici da assegnare alla forma fondazione. |
Stringa separata da virgole |
Fondazione |
|
Sporgenza |
Distanza della banchina ferroviaria dal muro in calcestruzzo su entrambi i lati. |
Numerico |
0.512 ft 0.156 m |
|
Codice collegamento fondazione |
Elenco di codici da assegnare al collegamento fondazione. |
Stringa separata da virgole |
Fondazione |
|
Larghezza parte posteriore fondazione |
Larghezza della parte posteriore della fondazione. |
Numerico, positivo |
1.65 ft 0.5 m |
|
Codice collegamento marciapiede |
Elenco di codici da assegnare al collegamento marciapiede. |
Stringa separata da virgole |
Marciapiede |
|
Profondità sabbia di livellamento |
Profondità della sabbia di livellamento sotto la banchina ferroviaria. |
Numerico, positivo |
0.1 ft 0.03 m |
|
Altezza parte posteriore fondazione |
Altezza della parte posteriore della fondazione. |
Numerico, positivo |
1.05 ft 0.32 m |
|
Codice linea caratteristica bordo banchina |
Elenco di codici da assegnare al collegamento linea caratteristica bordo banchina. |
Stringa separata da virgole |
PlatformEdge |
|
Codice linea caratteristica bordo parte posteriore banchina |
Elenco di codici da assegnare al collegamento linea caratteristica bordo parte posteriore banchina. |
Stringa separata da virgole |
BackEdge |
Parametri obiettivo
Nessuno.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
I componenti della banchina ferroviaria Muro, Plinto in calcestruzzo, Unità calcestruzzo, Sottofondo sabbia, Pavimentazione calcestruzzo, Marciapiede, Fondazione, Sabbia di livellamento e Parte posteriore fondazione vengono calcolati e posizionati in base ai valori dei parametri di input forniti.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna la banchina ferroviaria.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | WallBottomLeft | Muro in basso a sinistra |
| P2 | WallTopLeft | Muro in alto a sinistra |
| P3 | WallTopRight | Muro in alto a destra |
| P4 | WallBottomRight | Muro in basso a destra |
| P5 | PlinthBottomLeft | Plinto in basso a sinistra |
| P6 | PlinthTopLeft | Plinto in alto a sinistra |
| P7 | PlinthTopRight | Plinto in alto a destra |
| P8 | ConcreteUnitsTopLeft | Unità calcestruzzo in alto a sinistra |
| P9 | ConcreteUnitsTopRight | Unità calcestruzzo in alto a destra |
| P10 | SandBedTopLeft | Sottofondo sabbia in alto a sinistra |
| P11 | SandBedTopRight | Sottofondo sabbia in alto a destra |
| P12 - P13 | PlatformEdge | Bordo banchina |
| P14 | PlatformEdgeBottom | Bordo inferiore banchina |
| P15 | Top, FootwayRightEdge | Bordo destro marciapiede |
| P16 | FoundationRightEdge | Bordo destro fondazione |
| P17 | FoundationBottomRight | Fondazione in basso a destra |
| P18 | FoundationBottomLeft | Fondazione in basso a sinistra |
| P19 | FoundationEdgeLeft | Bordo fondazione a sinistra |
| P20 | PlinthBottomRight | Plinto in basso a destra |
| P21 | SandBlindingRightTop | Sabbia di livellamento in alto a destra |
| P22 | SandBlindingRightBottom | Sabbia di livellamento in basso a destra |
| P23 | SandBlindingLeftBottom | Sabbia di livellamento in basso a sinistra |
| P24 | FoundationBackTopLeft | Parte posteriore fondazione in alto a sinistra |
| P25 | FoundationBackTopRight | Parte posteriore fondazione in alto a destra |
| L1 | WallLinkSide | Collegamento muro laterale |
| L2 | WallLinkTop | Collegamento muro in alto |
| L3 | WallLinkSide | Collegamento muro laterale |
| L4 | WallLinkBottom | Collegamento muro in basso |
| L5 | ConcretePlinthLink | Collegamento plinto in calcestruzzo |
| L6 | ConcretePlinthLinkTop | Collegamento plinto in calcestruzzo in alto |
| L7 | ConcretePlinthLink | Collegamento plinto in calcestruzzo |
| L8 | ConcretePlinthLinkBottom | Collegamento plinto in calcestruzzo in basso |
| L9 | ConcreteUnitLink | Collegamento unità calcestruzzo |
| L10 | ConcreteUnitLinkTop | Collegamento unità calcestruzzo in alto |
| L11 | ConcreteUnitLink | Collegamento unità calcestruzzo |
| L12 | ConcreteUnitLinkBottom | Collegamento unità calcestruzzo in basso |
| L13 | SandBedBottomLeft | Sottofondo sabbia in basso a sinistra |
| L14 | SandBedLinkTop | Collegamento sottofondo sabbia in alto |
| L15 | SandBedBottomRight | Sottofondo sabbia in basso a destra |
| L16 | SandBedLinkBottom | Collegamento sottofondo sabbia in basso |
| L17 | ConcreteFlagLink | Collegamento pavimentazione calcestruzzo |
| L18 | ConcreteFlagLink, Top | ConcreteFlagLink, Top |
| L19 - L20 | ConcreteFlagLink | Collegamento pavimentazione calcestruzzo |
| L21 | Footway, Top | Marciapiede |
| L22 | FootwayLink | Collegamento marciapiede |
| L23 | FootwayLinkBottom | Collegamento marciapiede in basso |
| L24 | FootwayLink | Collegamento marciapiede |
| L25 - L28 | FoundationLink | Collegamento fondazione |
| L29 | SandBlindingTop | Sabbia di livellamento in alto |
| L30, L32 | SandBlinding | Sabbia di livellamento |
| L31 | SandBlindingBottom | Sabbia di livellamento in basso |
| L33, L35 | FoundationBack | Parte posteriore fondazione |
| L34 | FoundationBackTop | Parte posteriore fondazione in alto |
| L36 | FoundationBackBottom | Parte posteriore fondazione in basso |
| S1 | Muro | Muro |
| S2 | ConcretePlinth | Plinto in calcestruzzo |
| S3 | ConcreteUnits | Unità calcestruzzo |
| S4 | SandBed | Sottofondo sabbia |
| S5 | ConcreteFlag | Pavimentazione calcestruzzo |
| S6 | Footway | Marciapiede |
| S7 | Foundation | Fondazione |
| S8 | SandBlinding | Sabbia di livellamento |
| S9 | FoundationBack | Parte posteriore fondazione |

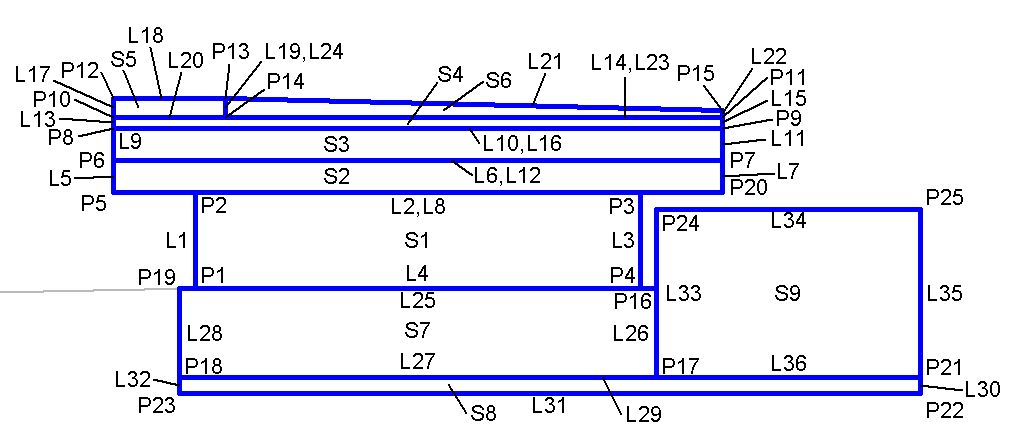

Diagrammi di codifica
