È possibile utilizzare la scheda Prospetto per gestire gli oggetti del progetto e della Carta.
Fare clic con il pulsante destro del mouse sulle raccolte e sugli oggetti per accedere ai comandi.
In questa scheda, tutti gli oggetti della Carta o del progetto sono organizzati in una gerarchia.
La struttura prospetto contiene le seguenti raccolte di livello superiore, che è possibile visualizzare dalla Vista principale:
- Carte aperte.
- Collegamenti ai dati.
-
Progetti.
Nota: La raccolta Progetti nella struttura prospetto non è visibile se non sono installate le applicazioni client e server Autodesk Vault. Nel corso di una sessione di disegno, all'interno della raccolta Progetti vengono elencati i progetti disponibili in seguito all'accesso ad un server di Autodesk Vault e al database Vault.
- Modelli Carta.
Gestione degli elementi visualizzati nella struttura della scheda Prospetto
Utilizzare l'elenco a discesa nella parte superiore della scheda Prospetto per gestire la visualizzazione degli elementi nella relativa struttura.
- Vista principale. Consente di visualizzare tutti gli elementi del progetto o della Carta, compresi i modelli di Carta. Il nome della Carta attiva è evidenziato.
- Vista Carta attiva. Consente di visualizzare solo gli elementi della Carta attiva. Se si passa ad una Carta diversa, la struttura verrà aggiornata in base alla nuova Carta.
Struttura prospetto
Utilizzare la struttura disponibile nella scheda Prospetto per gestire e accedere agli oggetti della Carta e del progetto.

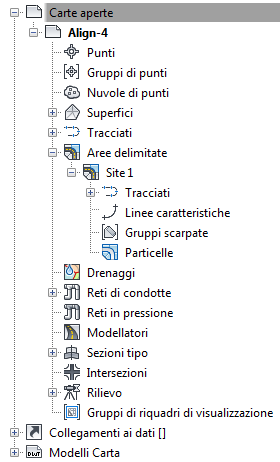

Nella seguente figura è illustrata la struttura Prospetto espansa di una Carta:
I comandi standard dei menu contestuali sono disponibili per numerosi elementi e raccolte della struttura Prospetto. Per visualizzare il menu contestuale, fare clic con il pulsante destro del mouse su una raccolta o un elemento della struttura Prospetto. I seguenti comandi sono disponibili nel menu contestuale della scheda Prospetto, se supportati dagli elementi selezionati.
|
Selezionare questo comando dal menu contestuale... |
Per... |
|---|---|
|
Proprietà |
Visualizzare o modificare le proprietà dell'elemento o degli elementi selezionati. |
|
Modifica |
Modificare l'elemento o gli elementi selezionati. |
|
Elimina |
Eliminare l'elemento o gli elementi selezionati. |
|
Seleziona |
Selezionare l'elemento o gli elementi nella Carta. |
|
Zoom |
Eseguire lo zoom della Carta fino a visualizzare l'elemento o gli elementi selezionati contenuti nella raccolta. |
|
Panoramica |
Eseguire la panoramica della Carta fino a visualizzare l'elemento o gli elementi selezionati contenuti nella raccolta selezionata. |
|
Crea cartella |
Creare una cartella all'interno di una raccolta di oggetti che è possibile utilizzare per organizzare gli oggetti. È possibile trascinare gli oggetti esistenti in cartelle ed è possibile posizionare cartelle all'interno di altre cartelle. |
|
Esporta LandXML |
Esportare le informazioni utilizzando lo standard LandXML. |
|
Aggiorna visualizzazione |
Aggiornare gli elementi visualizzati nella struttura Prospetto. |
