Come aggiungere i blocchi vista alla definizione di blocco multivista

Aggiungere blocchi vista corrispondenti alle singole rappresentazioni di visualizzazione.

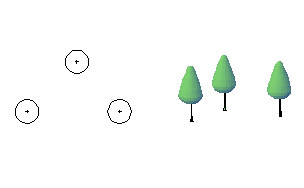

È ad esempio possibile specificare varie impostazioni per le viste planimetriche e profilo.

1. Nella riga di comando, immettere MvBlockDefEdit.
2. Nella finestra di dialogo Proprietà definizione blocchi multivista, selezionare la definizione di blocco multivista dall'elenco Nome blocco multivista.
3. In Componenti blocchi multivista, selezionare la rappresentazione di visualizzazione alla quale associare i blocchi vista.

   Per i blocchi multivista, sono disponibili due rappresentazioni di visualizzazione:

   • Selezionare 2D per tutte le viste Piana.
   • Selezionare 3D per tutte le altre viste
4. Fare clic sul pulsante Aggiungi.
5. Usare la finestra di dialogo Selezionare un blocco per selezionare un blocco vista.
6. Per specificare i blocchi vista in altre rappresentazioni di visualizzazione, ripetere i passi 4 e 5.
7. Fare clic su OK.
