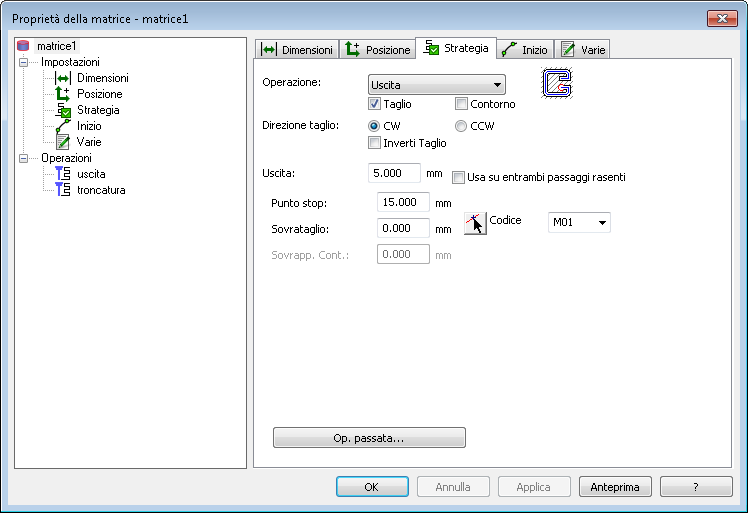

Si può usare la scheda Strategia della finestra di dialogo Proprietà feature elettroerosione per modificare gli attributi della strategia di una feature Elettroerosione EDM.
Operazioni — Scegliere le operazioni desiderate per una feature elettroerosione.
Tagli primario/Direzione offset
Uscita — Inserire la distanza di cui si muove l'elettroerosione dalla parte alla fine di un'operazione.
Usa su entrambe le passate rasenti — Attivare questa opzione per applicare Uscita a entrambe le estremità delle passate rasenti. (L'elettroerosione non ritorna al punto iniziale ad un'estremità).
Passo laterale — Inserire il valore passo laterale tra passate per operazioni Tasca e Zigzag.
Sovrametallo finitura — È la quantità di materiale lasciata dopo la passata Tasca o Zigzag. Anche se viene usata una Passata di pre-finitura, resta comunque il sovrametallo finitura.
Angolo taglio — Imposta l'angolo di taglio per un'operazione Zigzag.
Passata pre-finitura — Attivare questa opzione per creare un taglio di finitura alla fine dell'operazione zigzag.
Il contorno è tagliato con un percorso di finitura di contornatura parallela per eliminare i bordi non lisci lasciati dal passo laterale tra passate.
- Passata di pre-finitura
Codice stop — Per operazioni Stop si può scegliere tra:
- M00 è lo stop programma. Questo stop viene sempre eseguito.
- M01 è uno stop programma facoltativo. Esiste un'impostazione sulla macchina utensile per rispettare o saltare questi stop.
Punto stop — Inserire la distanza dalla posizione finale del contorno normale alla posizione di stop o finale inserita.
Sovrapposizione — Inserire la distanza di cui la posizione finale del contorno normale è in sovrataglio per le operazioni di stop e di taglio.
Sovrapposizione contorno — È usata solo dall'operazione Contornatura. È il valore di cui si sovrappone l'operazione di Contornatura.
Limite grezzo — Si applica a operazioni Tasca e Zigzag.
Approssimazione lineare è per 4 assi EDM.Tutti gli archi vengono convertiti in piccoli segmenti di linea. Questo parametro controlla la precisione con cui gli archi sono affinati in linee. Più piccolo il numero e maggiore è il numero di punti in cui verranno spezzati gli archi.
Tenere filo verticale e uscire — Questo mantiene il filo verticale dopo le operazioni di uscita e troncatura per feature 4 assi.
L'esempio seguente mostra la fine di un'operazione di uscita con Tenere filo verticale e uscire selezionato:
Questo è lo stesso esempio con Tenere filo verticale e uscire deselezionato:
Pulsante Opzioni passate rasenti
