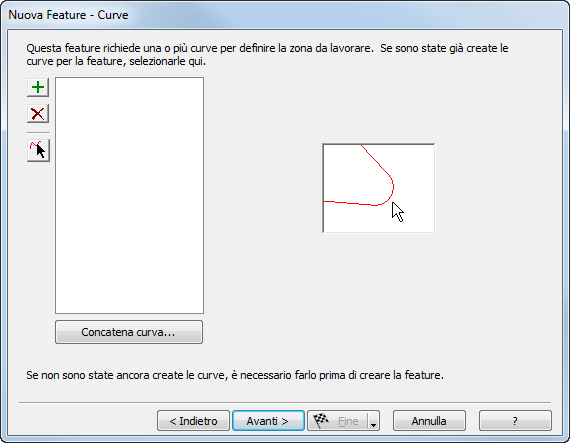

Se si sta creando una feature Da Curva, la seconda pagina del wizard è la paginaNuova feature - Curve. Questa è la pagina in cui specificare la curva che determina la forma della propria feature. Questa pagina è uguale per tutti i tipi di feature Da curva.
Per completare questa pagina:
- Se si deve ancora concatenare la geometria in una curva, fare clic sul pulsante Concatena curva e concatenare la curva.
- Selezionare la(e) curva(e) nella finestra grafica. Sono già elencate tutte le curve che erano selezionate prima di aprire il wizard.
- Fare clic su Aggiungi
per aggiungere le curve selezionate all'elenco. Nella finestra grafica, le curve aggiunte cambiano nel colore evidenziato (verde come impostazione predefinita).
- Per eliminare una curva dall'elenco, selezionare la curva nella finestra grafica o nell'elenco e fare clic su Cancella
. Per selezionare una serie di nomi dall'elenco, selezionare il nome più in alto e poi tenere premuto il tasto SHIFT e selezionare il nome in fondo.
- Per selezionare le curve una alla volta, fare clic su Seleziona curva
, poi selezionare la geometria o curva nella finestra grafica. Ripetere questo procedimento per selezionare ciascuna curva.
- Quando sono state selezionate le curve richieste per definire la feature, fare clic su Avanti per aprire la pagina Nuova feature - Posizione.
