Esistono due forme di riconoscimento feature interattivo disponibili per feature EDM di elettroerosione.
Per due assi, si possono proiettare le superfici verticali da un modello solido.
Nella finestra di dialogo Nuova feature:
- Selezionare il tipo di feature 2 assi, selezionare Estrai con FeatureRECOGNITION e fare clic su Avanti.
- Selezionare il solido e fare clic su Avanti.

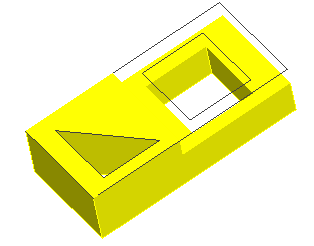

- La geometria viene creata dalle superfici verticali del solido come mostrato sotto. Concatenare le curve che si vogliono usare in Feature e completare il wizard.
Le feature 4 assi possono essere riconosciute da una serie di superfici rigate.
Nella finestra di dialogo Nuova Feature:
- Selezionare il tipo di feature 4 assi, selezionare Estrai con FeatureRECOGNITION e fare clic su Avanti.
- Selezionare la curva della boundary nella finestra di dialogo Boundary superficie e poi completare il wizard.
