Come utilizzare le annotazioni generali

Utilizzare i comandi Annotazione generale per aggiungere quote, note relative ai fori e simboli di stato della superficie al modello 3D.

Prima di iniziare, impostare le unità di misura in Impostazioni documento, scheda Norme, quindi selezionare la norma desiderata nell'elenco a discesa Annotazioni, Norma attiva.

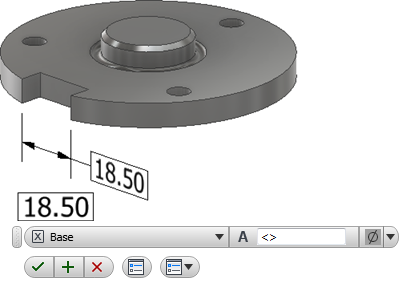

Aggiunta o modifica di quote

1. Nella barra multifunzione, fare clic su scheda Annotazione gruppo Annotazione generale Quota .
2. Selezionare la geometria cui assegnare le quote.
3. Se lo si desidera, effettuare una delle seguenti operazioni, quindi fare clic per posizionare la quota:
   • Nel menu contestuale, fare clic su Seleziona Piano di annotazione, oppure utilizzare il tasto di scelta rapida MAIUSC, quindi selezionare un altro piano di annotazione.
   • Nel menu contestuale, fare clic su Seleziona Piano potenziale successivo o premere la BARRA SPAZIATRICE per scorrere tra i piani alternativi.
4. Nella barra degli strumenti mini, fare clic sull'elenco a discesa e selezionare lo stile della quota, ad esempio Base.



5. Se si desidera, effettuare una delle operazioni seguenti:
   • Posizionare il cursore nella casella del valore, quindi aggiungere un prefisso o un suffisso al valore.
   • Per accedere ad altre opzioni, nella barra degli strumenti mini fare clic su Modifica quota per visualizzare la finestra di dialogo e apportare le modifiche necessarie.
6. Fare clic su OK per aggiungere la quota.
7. Come modificare una quota:
   • Selezionare la quota nella visualizzazione o nel browser, fare clic con il pulsante destro del mouse, quindi selezionare Modifica nel menu contestuale.
   • Fare doppio clic sulla quota nella visualizzazione o nel browser.

   Modificare i valori della quota richiesti, quindi fare clic su OK.

Come estrarre le quote esistenti

Come includere le quote esistenti nella definizione basata sul modello:

1. Nel browser, fare clic con il pulsante destro del mouse su una lavorazione, quindi selezionare Mostra quote.
2. Fare clic su una quota visibile qualsiasi e selezionare Alza livello nel menu contestuale per creare un'annotazione 3D.

   Se la quota del modello include informazioni sulla tolleranza, è inclusa nella quota con livello innalzato.

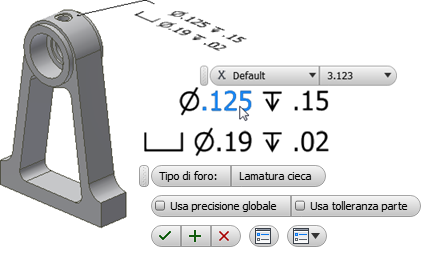

Aggiunta o modifica delle note relative a foro/filettatura

1. Nella barra multifunzione, fare clic su scheda Annotazione gruppo Annotazione generale Note foro/filettatura .
2. Selezionare la lavorazione foro.
3. Se lo si desidera, effettuare una delle seguenti operazioni, quindi fare clic per posizionare la nota relativa al foro:
   • Nel menu contestuale, fare clic su Allinea alla geometria, quindi selezionare uno spigolo o un asse per orientare il testo.
   • Nel menu contestuale, fare clic su Seleziona Piano di annotazione, oppure utilizzare il tasto di scelta rapida MAIUSC, quindi selezionare un altro piano di annotazione.
   • Nel menu contestuale, fare clic su Seleziona Piano potenziale successivo o premere la BARRA SPAZIATRICE per scorrere tra i piani alternativi.
4. Se si desidera, effettuare una delle operazioni seguenti:
   • Attivare la casella di controllo Usa precisione globale o deselezionarla, quindi fare clic su un valore dell'elenco a discesa per modificare la precisione.
   • Attivare la casella di controllo Usa tolleranza parte o deselezionarla, quindi fare clic su un valore dell'elenco a discesa per modificare la tolleranza.
   • Per accedere ad altre opzioni, nella barra degli strumenti mini fare clic su Modifica nota foro per visualizzare la finestra di dialogo e apportare le modifiche necessarie.



5. Fare clic su OK per aggiungere la nota relativa a foro/filettatura.
6. Come modificare una nota relativa a foro/filettatura:
   • Selezionare la nota relativa a foro/filettatura nella visualizzazione o nel browser, fare clic con il pulsante destro del mouse, quindi selezionare Modifica nel menu contestuale.
   • Fare doppio clic sulla nota relativa a foro/filettatura nella visualizzazione o nel browser.

   Modificare i valori necessari, quindi fare clic su OK.

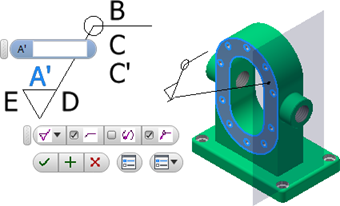

Aggiunta o modifica di simboli di stato della superficie

Le annotazioni dei simboli di stato della superficie vengono create con una direttrice a segmento singolo per default. Per creare più segmenti di direttrice, avviare il comando, fare clic con il pulsante destro del mouse, quindi fare clic su Direttrice a segmento singolo per deselezionare l'opzione.

1. Nella barra multifunzione, fare clic su scheda Annotazione gruppo Annotazione generale Stato della superficie .
2. Selezionare la faccia di un modello.
3. Se lo si desidera, effettuare una delle seguenti operazioni, quindi fare clic per posizionare l'annotazione relativa al simbolo di stato della superficie:
   • Nel menu contestuale, fare clic su Allinea alla geometria, quindi selezionare uno spigolo o un asse per orientare il testo.
   • Nel menu contestuale, fare clic su Seleziona Piano potenziale successivo o premere la BARRA SPAZIATRICE per scorrere tra i piani alternativi.
4. Se si desidera, effettuare una delle operazioni seguenti:
   • Fare clic sull'elenco a discesa e selezionare il simbolo di stato della superficie desiderato.
   • Fare clic su una casella di controllo accanto a Prolunga, Maggioranza o Su tutto il profilo per modificare il simbolo.
   • Per accedere ad altre opzioni, nella barra degli strumenti mini fare clic su Modifica simbolo di stato della superficie per visualizzare la finestra di dialogo e apportare le modifiche necessarie.



5. Fare clic su una lettera per attivare la casella di un valore, aggiungere i valori di finitura richiesti, quindi fare clic su OK per creare il simbolo.
6. Come modificare un simbolo di stato della superficie:
   • Selezionare l'annotazione relativa allo stato della superficie nella visualizzazione o nel browser, fare clic con il pulsante destro del mouse, quindi selezionare Modifica nel menu contestuale.
   • Fare doppio clic sull'annotazione relativa allo stato della superficie nella visualizzazione o nel browser.

   Modificare i valori necessari, quindi fare clic su OK.
