Come misurare una distanza, una lunghezza, un angolo, una linea chiusa o un'area nel modello

È possibile eseguire tutti i flussi di lavoro di misurazione utilizzando il gruppo Strumento di misurazione.

Panoramica misurazione

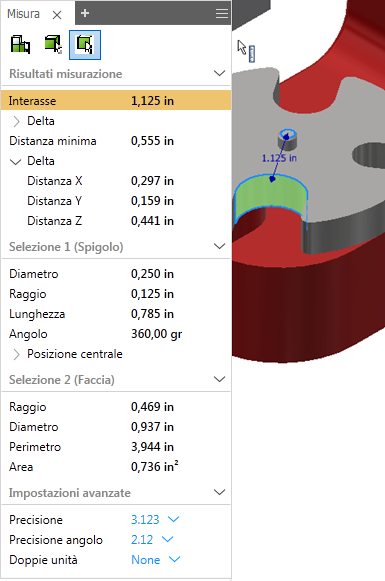

Nel gruppo Strumento di misurazione, è possibile:

• Specificare i valori per doppie unità e precisione. Quando uno o più sistemi di coordinate dell'utente (UCS) vengono definiti in un file, è possibile specificare il sistema UCS da utilizzare. Se si modifica il valore, i risultati vengono aggiornati.
• In un file di assieme, scegliere una priorità di selezione: Componente, Parte o Spigoli e facce (non disponibile in Inventor LT).
• Alternare tra Distanza minima, Distanza da centro a centro e Distanza massima per il valore distanza delta.
• Copiare uno o tutti i valori nel gruppo Strumento di misurazione.

Nella finestra grafica:

• La geometria selezionata da misurare resta evidenziata nella finestra grafica.
• I gruppi di selezione Misura 1 e 2 vengono visualizzati con colori differenti nella finestra grafica.
  Nota: è possibile modificare il colore delle selezioni evidenziate utilizzando Opzioni applicazione scheda Colori mediante la selezione di uno schema colori dall'elenco Schema colori.

Nota: per riavviare le selezioni di misura, fare clic in un punto qualsiasi della finestra grafica.

Misurare distanza lineare, lunghezza, angolo, linea chiusa o area

Le informazioni su ogni selezione vengono visualizzate nel gruppo Strumento di misurazione e nella finestra grafica. Nel gruppo Strumento di misurazione sono visualizzati tutti i valori possibili per le selezioni, nonché il risultato di entrambe le selezioni. Se si fa clic su un valore nel gruppo Strumento di misurazione, la selezione e la misurazione vengono visualizzate nella finestra grafica. Nella barra multifunzione, fare clic su scheda Strumenti gruppo Misura Misura . In alternativa, fare clic su Misura nel menu comandi frequenti. Solo negli assiemi di Inventor, se necessario, selezionare una priorità di selezione: Componente, Parte o Spigoli e facce. Selezionare la freccia dell'elenco a discesa Impostazioni avanzate e impostare i valori doppie unità e precisione. Se disponibile, selezionare il sistema di coordinate dell'utente (UCS) da utilizzare. Nella finestra grafica, fare clic per selezionare la geometria da misurare: Lunghezza di uno spigolo Fare clic per selezionare lo spigolo. Diametro di una faccia cilindrica o di un cerchio Posizionare il cursore sulla faccia cilindrica o sul cerchio finché non viene visualizzata una linea di diametro, quindi fare clic per selezionarla. Raggio di una faccia cilindrica o di un arco Posizionare il cursore sulla faccia cilindrica o sull'arco finché non viene visualizzata una linea di raggio, quindi fare clic per eseguire la selezione. Posizione di un punto dall'origine Fare clic per selezionare il punto. Viene visualizzata la posizione del punto rispetto a ogni asse del sistema di coordinate attivo. Distanza tra due punti Fare clic per selezionare il primo punto, quindi fare clic per selezionare il secondo punto. Quando si seleziona il secondo punto, viene visualizzata la posizione del punto dall'origine e la posizione delta relativa al primo punto. Distanza tra due delle seguenti geometrie: linee/assi, archi/cerchi, spline e qualsiasi tipo di superficie Fare clic per selezionare la prima geometria, quindi fare clic per selezionare la seconda geometria. Distanza tra due componenti in un assieme (non disponibile in Inventor LT) Selezionare il primo componente, quindi selezionare il secondo componente. Viene visualizzato un valore di distanza minima. La distanza minima tra due componenti può essere uno spigolo, una faccia o un vertice. Nota: La modifica della priorità cambia a sua volta il tipo di misura della distanza minima eseguibile, come ad esempio la distanza minima tra i componenti o le parti. La priorità di default del comando è Seleziona facce e spigoli. Quando si utilizza l'opzione Priorità componente in un assieme, è possibile selezionare solo i componenti come selezioni valide, non le facce. La modifica della priorità di selezione dopo la prima selezione causa la reimpostazione del comando. Lunghezza arco Selezionare un arco. Angolo Utilizzare uno dei seguenti metodi: Selezionare due linee, spigoli o facce. Selezionare due punti, quindi tenere premuto il tasto MAIUSC e selezionare il terzo punto dell'angolo. Selezionare un arco o un cerchio. Selezionare una linea o un asse, quindi selezionare una faccia piana. Area e linea chiusa Selezionare la regione contigua delimitata da misurare. Per copiare uno o tutti i valori: fare clic con il pulsante destro del mouse su un valore e selezionare Copia o Copia tutto dal menu contestuale. Nota: Distanza minima e Distanza interasse vengono visualizzate contemporaneamente quando si seleziona almeno uno dei seguenti tipi di geometria: Arco/Cerchio Ellisse Cilindro/Cono/Toro Sfera Distanza massima viene visualizzata quando si selezionano due dei seguenti tipi di geometria, sullo stesso piano: Vertice Linea Arco Cerchio

Uso dello strumento Misura per immettere valori nelle finestre di dialogo

Nella maggior parte delle finestre di dialogo, è possibile utilizzare il comando Misura per immettere valori.

1. In una finestra di dialogo, nell'elenco a discesa di una casella che richiede un valore, ad esempio, le caselle Rastremazione o Distanza nella finestra di dialogo Estrusione, fare clic su Misura.
2. Nella finestra grafica, fare clic per selezionare la geometria da misurare.

   Viene visualizzata la misura.
