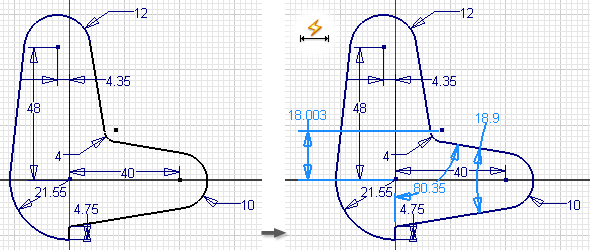

Il comando Quote e vincoli automatici applica automaticamente le quote e i vincoli mancanti alla geometria di schizzo selezionata.
Usare il comando Quota per aggiungere solo le quote necessarie e quindi il comando Quote e vincoli automatici per calcolare le quote e i vincoli rimanenti.
- In uno schizzo, fare clic su scheda Schizzo
gruppo Vincola Quote e vincoli automatici
. La finestra di dialogo Quotatura automatica viene visualizzata e lo strumento di selezione curve è attivo per default.
Nel campo Quote richieste viene visualizzato il numero di quote e vincoli necessario per vincolare completamente lo schizzo. Se le opzioni Quote o Vincoli non sono selezionate, il numero relativo non viene indicato nel totale.
- (Facoltativo) Nella finestra di dialogo Quotatura automatica, deselezionare una delle seguenti opzioni:
- Quote. Per impostazione predefinita, questa opzione è selezionata. Consente di applicare delle quote automatiche alla geometria selezionata. Deselezionare per escludere le quote.
- Vincoli. Per impostazione predefinita, questa opzione è selezionata. Consente di applicare dei vincoli automatici alla geometria selezionata. Deselezionare per escludere i vincoli.
- Nella finestra grafica, selezionare la geometria che si desidera vincolare e quotare automaticamente. Suggerimento: Per quotare e vincolare automaticamente l'intero schizzo, non selezionare alcuna geometria.
- Fare clic su una delle seguenti opzioni:
- Applica. Aggiunta di quote e vincoli.
- Rimuovi. Eliminare le quote e i vincoli aggiunti automaticamente dalla geometria di schizzo. È possibile rimuovere solo le quote e i vincoli la cui casella di controllo associata è selezionata.
- Fatto. Termina il comando e chiude la finestra di dialogo.
Nota: Il campo Quote richieste viene aggiornato mentre si aggiungono e si rimuovono quote e vincoli.
