Informazioni su espansione e personalizzazione di iLogic

È possibile posizionare le regole iLogic in file esterni anziché memorizzarle nel modello di Inventor e importare o esportare le regole esterne.

Memorizzazione delle regole in file esterni

Questo metodo di memorizzazione consente di utilizzare la stessa regola in diverse posizioni.

Le regole iLogic possono utilizzare codice di altri assiemi .NET. È possibile specificare la directory in cui sono situati tali assiemi .NET. È possibile creare un assieme .NET con strumenti di programmazione quali Visual Studio. Vedere Programmazione avanzata delle regole per ulteriori informazioni sull'utilizzo di assiemi .NET nelle regole.

Configurazione dell'importazione/esportazione delle regole esterne

Importare/esportare le impostazioni di configurazione di iLogic in un file XML da condividere tra più utenti e computer. Una volta configurato, le cartelle mappate esternamente vengono visualizzate al di sotto di una struttura Directory standard che si aggiorna immediatamente quando il contenuto di sottocartelle e regole cambia.

Le impostazioni di configurazione delle regole esterne vengono sfruttate e mappate durante la creazione di installazioni client.

I moduli globali vengono aggiornati tramite un'opzione del menu contestuale per riflettere la versione più aggiornata.

Interfaccia di automazione per accedere a parametri e regole

iLogic dispone di un'interfaccia di automazione. È possibile utilizzare questa interfaccia da Inventor VBA, oppure da codice VB6 o .NET per accedere a parametri e regole.

La classe iLogicAutomation consente questa funzionalità.

In un progetto VB o VBA, è possibile utilizzarla come tipo ad associazione tardiva (dichiarata come Oggetto) senza l'aggiunta di un riferimento. Poiché non si tratta di un oggetto .COM completo, non è possibile consultare relativi i metodi.

Codice di esempio per l'interfaccia di automazione

Una macro VBA di esempio per l'accesso ad iLogic è disponibile nella seguente posizione:

Windows 7 e Windows 8
Users\Public\Documents\Autodesk\Inventor [versione]\Samples\iLogic samples\API\iLogicAutoTest.ivb

Nel codice di esempio, la funzione GetiLogicAddin mostra come accedere all'oggetto iLogic Automation in VBA o VB.

Questo codice di esempio, scritto in Inventor VBA, gestisce il valore di un parametro di testo. È necessario che nel modello Inventor sia presente un parametro di testo denominato text0. Il codice elenca inoltre tutte le regole del modello.

Utilizzare iLogicAuto.ParamValue per ottenere o impostare il valore di un parametro. Internamente, viene utilizzata la proprietà iLogic Parameter.

Tipo dati DoubleForEquals

iLogic utilizza un tipo di dati personalizzato denominato DoubleForEquals per memorizzare i valori del parametro. DoubleForEquals supporta il confronto semplice tra numeri. Questo parametro è simile al tipo Double VB.NET standard. Fa eccezione il fatto che i valori DoubleForEquals vengono confrontati come se fossero valori Single (7 posizioni decimali anziché 15). Per default, i parametri nelle regole vengono dichiarati come DoubleForEquals.

DoubleForEquals rende più facile ignorare gli errori di arrotondamento durante i confronti. Si supponga, ad esempio, che la parte utilizzi i pollici come unità del documento e che si disponga di un parametro con un valore di 13/16 pollici. La parte non è esattamente uguale a 13/16 in una regola, perché il valore del parametro è memorizzato in centimetri nel modello. Il valore viene convertito in pollici per essere utilizzato nella regola. Prendere in considerazione il seguente confronto:

if d0 = 13/16 then ...

In questo esempio, il confronto non riesce se d0 è di tipo Double. Tuttavia, se d0 è di tipo DoubleForEquals, il confronto riesce.

DoubleForEquals memorizza il valore come tipo Double ed esegue i calcoli come valori Double. Solo il confronto viene eseguito come un Single.

È possibile convertire un valore di parametro in un Double utilizzando la funzione CDbl, se necessario.

DoubleForEquals è una Structure (un tipo di valore) in VB.NET.

Confronto DoubleForEquals di un valore con zero

DoubleForEquals considera i confronti con zero come casi speciali. Quando uno dei numeri di cui si deve verificare l'uguaglianza equivale esattamente a zero, il test riesce se l'altro numero è minore di 0,0000001 (in valore assoluto).

Tale confronto rende più semplice ignorare errori di arrotondamento con valore prossimo a zero. Ad esempio, il seguente confronto determina che x = 0:

angle = PI/2
x = cos(angle)
If (x = 0) Then
...
End If

Quando disabilitare DoubleForEquals

DoubleForEquals è il tipo di default per tutti i parametri di Inventor utilizzati nelle regole. È possibile disattivare questa impostazione per i seguenti motivi:

Si utilizzano funzioni di libreria o codici personalizzati che richiedono il tipo Double. Sono state prese tutte le misure possibili per abilitare la conversione trasparente in Double. Tuttavia, se una funzione richiede un argomento di tipo Object, non viene eseguita alcuna conversione. Se viene passato un oggetto DoubleForEquals, la funzione può attendersi un tipo Double. È possibile utilizzare CDbl o disattivare DoubleForEquals.
È richiesto maggior controllo sui test di equidistanza o sui confronti nella regola. Ad esempio, se si desidera specificare un valore di tolleranza personalizzato.
La regola non include test di equidistanza ed è preferibile evitare il sovraccarico di DoubleForEquals utilizzando Double direttamente.
La regola include alcune verifiche di equidistanza, ma i parametri sono al di fuori dell'intervallo dinamico di un valore Single (all'incirca tra 1,4e-45 a 3,4e38). Sebbene questa situazione sia poco probabile in un modello di Inventor, potrebbe verificarsi con unità diverse dalle unità di lunghezza.

Risorse di istruzione aggiuntive per VB

Ricerca di esercitazioni VB e informazioni in linea tramite il browser Web.

Aggiunta di configurazioni di iLogic alle installazioni client

È possibile distribuire le opzioni di configurazione iLogic come parte di un'installazione client di Inventor:

Nella finestra di dialogo Configurazione iLogic avanzata, selezionare Esporta.
Le opzioni vengono esportate in C:\Users\[nome utente]\AppData\Local\Autodesk\Inventor [versione]\iLogicPreferences\ iLogicOptions.xml

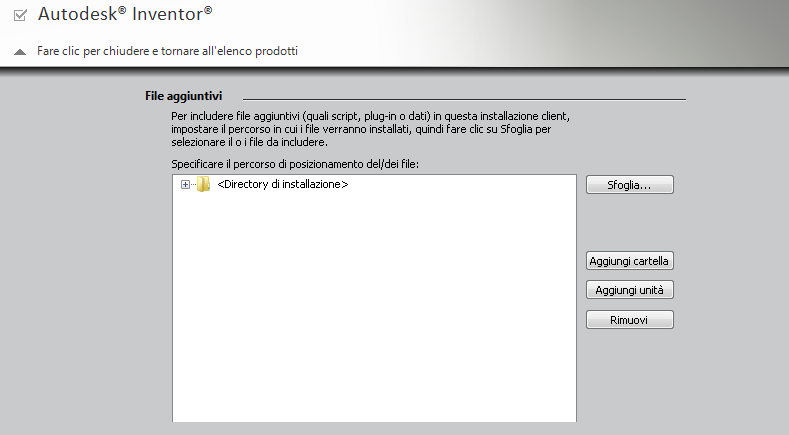

Nell'Installazione client guidata di Inventor, aggiungere il file all'installazione utilizzando File aggiuntivi:
1. Fare clic su Aggiungi cartella, quindi creare una nuova cartella denominata iLogicPreferences.
2. Fare clic su Sfoglia e individuare C:\Users\[nome utente]\AppData\Local\Autodesk\Inventor [versione]\iLogicPreferences\ iLogicOptions.xml per aggiungere il file.
