Una parte con contorno semplificato rappresenta un file di parti derivato che può essere modificato e ricalcolato per modificare la parte.

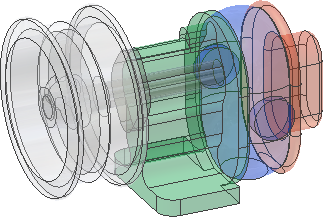

Nella seguente immagine, la parte con contorno semplificato originale contiene alcuni fori. Poiché questi fori non sono stati ricoperti, alcune facce dei denti dell'ingranaggio interno erano visibili lateralmente attraverso i fori, pertanto non sono state rimosse.
Nell'immagine seguente, la parte con contorno semplificato è stata modificata e le opzioni sono state cambiate, in modo da semplificare ulteriormente la parte. La parte ora non contiene fori, lavorazioni interne o fissaggi.
Per modificare una parte con contorno semplificato:
- Aprire il file di parti.
- Se lo si desidera, è possibile fare clic con il pulsante destro del mouse sulla parte superiore del browser per impostarla come sostituto.
- Se lo si desidera, espandere la cartella dei corpi e fare clic con il pulsante destro su corpi specifici nel browser per impostare la visibilità o la trasparenza della parte.
- Fare clic con il pulsante destro del mouse sull'assieme di origine nel browser e scegliere Modifica assieme contorno semplificato nel menu contestuale. Viene aperto l'assieme e viene visualizzata la finestra di dialogo Contorno derivato.
Nota: Il comando Modifica assieme contorno semplificato non è disponibile se la parte deve essere aggiornata.
- Se lo si desidera, nella scheda Componenti, è possibile modificare i criteri utilizzati per rimuovere le parti o specificare i componenti da includere o escludere.
- È possibile anche modificare una vista di disegno, una rappresentazione di posizione o un livello di dettaglio da usare per ricalcolare la parte con contorno semplificato. Ad esempio, specificare una vista di disegno o un livello di dettaglio che non contenga componenti interni.
- Se lo si desidera, nella scheda Lavorazione, specificare le lavorazioni, gli intervalli e così via per conservarli nell'assieme con contorno semplificato.
- Selezionare la scheda Crea per ridefinire lo stile e le altre impostazioni del contorno semplificato.
- Se lo si desidera, fare clic su Anteprima per verificare le modifiche.
- Selezionare OK per ricalcolare con le nuove impostazioni l'assieme con contorno semplificato e chiudere la finestra di dialogo.
