Usare Contorno semplificato per creare una rappresentazione a parte singola semplificata di un assieme, al fine di migliorare la capacità e le prestazioni negli assiemi e nelle applicazioni sottostanti. Contorno semplificato usa il comando del componente derivato sullo sfondo per creare una singola parte a partire da un assieme. Contorno semplificato può usare le rappresentazioni della vista di disegno o del livello di dettaglio esistenti per ottimizzare l'efficienza. Vengono calcolati solo i componenti visibili.
Parti con contorno semplificato

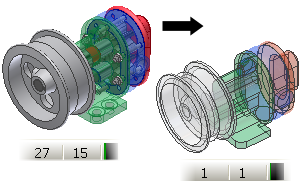

Una parte con contorno semplificato usa il meccanismo del componente derivato per creare un file di parti semplificato a partire da un assieme. Il comando Contorno semplificato offre funzionalità aggiuntive, come la rimozione di componenti e lavorazioni basata su regole. Un composto di superfici con contorno semplificato (impostazione di default) consente di creare file di dimensioni più piccole nel disco ed eseguire calcoli più velocemente rispetto all'utilizzo di un solido con contorno semplificato. Un composto di superfici consuma meno memoria e garantisce prestazioni migliori per gli assiemi incorporanti.
Un composto di superfici con contorno semplificato mantiene tutti gli aspetti dei componenti originali e può conservare anche altre caratteristiche visive, come ad esempio le immagini relative alla filettatura. Tutte le parti con contorno semplificato memorizzano le proprietà di massa dell'assieme di origine se vengono calcolate prima della creazione del contorno semplificato.
Le parti di un composto di superfici non partecipano ad operazioni di rilevamento di interferenze e collisioni. Si consiglia di evitare l'uso di parti composte nelle viste di sezione.
Vantaggi dell'uso di parti con contorno semplificato
Il contorno semplificato offre i vantaggi seguenti:
- Semplicità d'uso
- Riduzione significativa delle dimensioni dei file di assiemi di grandi dimensioni e di parti complesse.
- Riduzione dei tempi di apertura di un assieme mediante un livello di dettaglio sostituto dell'assieme con contorno semplificato.
- Prestazioni migliori durante la visualizzazione o l'uso di assiemi di grandi dimensioni e parti complesse.
- Protezione della proprietà intellettuale mediante la rimozione di lavorazioni e componenti interni.
- Semplificazione della rappresentazione dei componenti per l'utilizzo come Contenuto BIM.
Modalità d'uso di una parte con contorno semplificato in un livello di dettaglio
Per creare una parte con contorno semplificato e usarla come sostituto dell'assieme in un livello di dettaglio, è possibile usare tre flussi di lavoro:
- Creare una parte con contorno semplificato mediante il comando Contorno semplificato. Selezionare Nuovo sostituto nel menu contestuale dopo aver avviato il livello di dettaglio. Selezionare il file di parti con contorno semplificato nel disco usando l'opzione Seleziona file di parti.
Nota: Aprire il file di parti con contorno semplificato e designare la parte come sostituto prima di usarla come sostituto dell'assieme.
- Usare il menu contestuale Livello di dettaglio
Nuovo sostituto Contorno semplificato per creare una parte con contorno semplificato e usarla nell'assieme di origine come sostituto attivo.
- Utilizzare il comando scheda Assembla
gruppo Componente
Contorno semplificato per creare una parte con contorno semplificato e usarla nell'assieme di origine come sostituto attivo.
Modifica di una parte con contorno semplificato
Una parte con contorno semplificato rappresenta un file di parti derivato. Per modificarla, aprire il file e nel browser, fare clic con il pulsante destro del mouse sul nodo di assieme e scegliere Modifica assieme contorno semplificato. Può risultare utile modificare la parte con contorno semplificato dopo la creazione, fino a quando non contiene la quantità di dettagli richiesta.
