Visibilità di della rappresentazione del punzone
Nuove opzioni consentono di controllare la visualizzazione della rappresentazione del singolo punzone.
- Mostra Lavorazione punzone completamente modellato
- Mostra Rappresentazione schizzo
Nota: L'iFeature punzone lamiera deve essere definita con una rappresentazione schizzo semplificata per utilizzare questa opzione.
- Mostra Centro
Ignora sostituzioni modello piatto viene aggiunto come opzione alla Rappresentazione punzone della finestra di dialogo di modifica modello piatto.
Ora è possibile sostituire la definizione di un punzone la cui forma si estende oltre il contorno del modello piatto per visualizzarla come centro o schizzo senza errori.
In una sostituzione di un punzone di un modello piatto precedente continua ad essere visualizzato un errore fino a quando il modello piatto non viene eliminato e ricreato in Inventor 2017.
Per ulteriori informazioni, vedere Come imprimere una forma sulla lamiera mediante il punzone.
Scarico angolo

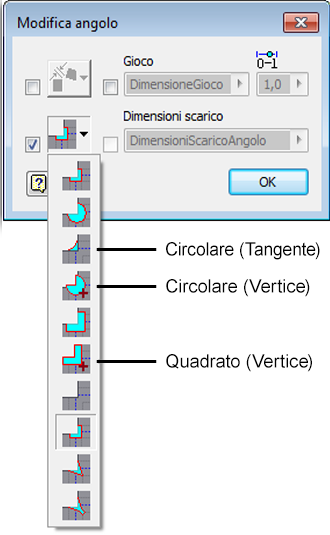

Le opzioni Circolare (tangente), Circolare (vertice) e Quadrato (vertice) vengono aggiunte agli scarichi angolo per fornire soluzioni di posizionamento aggiuntive.
Per ulteriori informazioni, vedere Guida di riferimento alla finestra di dialogo Modifica giunzione angolo
Errori di calcolo di un modello piatto
Un modello piatto che presenta errori di calcolo è contrassegnato da un'icona di informazioni nel browser e rientra in Design Doctor.
Per ulteriori informazioni, vedere Come lavorare con un modello piatto in lamiera.
Spiega iFeature
- La spiegatura è limitata alle iFeature che possono essere spiegate se fossero state create come normali lavorazioni in lamiera.
- Le forme deformate, come ad esempio le bugne stampate e le feritoie, non possono essere spiegate.
Per ulteriori informazioni, vedere Come lavorare con le iFeature.
Miglioramenti alle finestre di dialogo Lamiera
Le seguenti finestre di dialogo contengono nuove funzionalità:
- Un pulsante Applica viene aggiunto alle finestre di dialogo Arrotondamento angolo e Smusso angolo per migliorare l'efficienza.
- La finestra di dialogoArrotondamento angolo ora può essere ridimensionata e viene mantenuta durante la sessione.
Posticipa aggiornamento modello piatto
- L'opzione Calcolo modello piatto è stata aggiunta alla scheda Modellazione della finestra di dialogo Impostazioni documento.
- L'opzione Posticipa aggiornamento su modello piatto è stata aggiunta alle Opzioni apertura file.

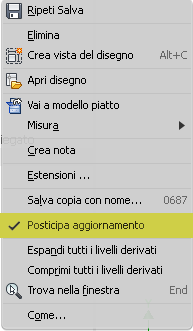

- È anche possibile fare clic con il pulsante destro del mouse sul modello piatto nel browser per posticipare l'aggiornamento.
Modifica diretta
Il comando Modifica diretta è stato aggiunto al gruppo della barra multifunzione Lamiera > Modifica.
