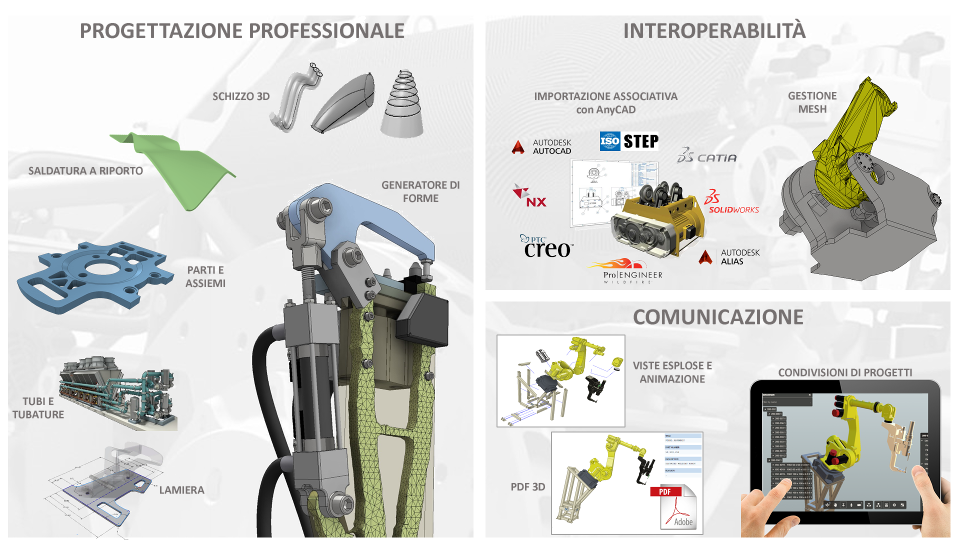

Novità di Autodesk Inventor 2017

Inventor 2017 è stato sviluppato per rispondere alle esigenze del ruolo sempre più ampio degli ingegneri professionisti.

Insieme, questi miglioramenti consentono di creare progetti migliori, coordinare lo sviluppo dei prodotti all'interno del team e velocizzare la realizzazione dei lavori.

Miglioramenti apportati alla progettazione

Schizzo

I nuovi comandi dello schizzo 3D consentono maggiore controllo, velocità e semplicità di utilizzo.

  • Il nuovo comando Trasforma 3D fornisce un'ampia selezione di strumenti per la manipolazione della geometria per spostare e ruotare la geometria in modo rapido e preciso.
  • Sono stati aggiunti nuovi tipi di vincoli per fornire maggiore controllo e consentire di disegnare curve su facce 3D.
  • La funzione Copia/Incolla consente di copiare e incollare all'interno di uno schizzo 3D o tra diversi schizzi 3D, in modo da riutilizzare le informazioni dello schizzo 3D e velocizzare la creazione di modelli.

Video sulle novità: Creazione di schizzi 3D

Per ulteriori informazioni, vedere Miglioramenti relativi agli schizzi 3D.

Saldatura a riporto

Diversi nuovi strumenti consentono un maggiore controllo durante la creazione della geometria di superficie in Inventor 2017.

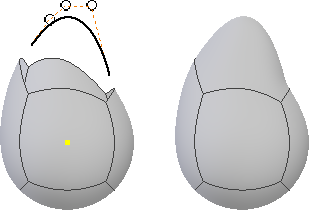

Le tracce di guida sono state aggiunte al comando Superficie di contorno. È ora possibile utilizzare le curve e i punti per delineare il contorno e controllare con maggiore precisione la continuità e la forma.

Superficie rigata ha una nuova opzione Angolo per tutti i tipi di superficie. L'opzione Sweep è stata rinominata Vettore e supporta sia la selezione di spigoli che di schizzi per impostare la direzione.

Per ulteriori informazioni, consultare Miglioramenti relativi alla progettazione di parti.

Creazione di parti

Il nuovo strumento Relazioni tra lavorazioni consente di individuare le relazioni principali e secondarie delle lavorazioni delle parti. In questo modo è possibile comprendere più rapidamente il modo in cui i parametri definiscono il modello e possono essere utilizzati per eseguire o automatizzare le modifiche alla geometria.

Inoltre, sono stati apportati diversi miglioramenti alla creazione di serie per consentire una più rapida modellazione delle parti.

  • Il comando Modello basato su schizzo consente di generare rapidamente lavorazioni o corpi in disposizioni complesse definite in uno schizzo 2D o 3D.

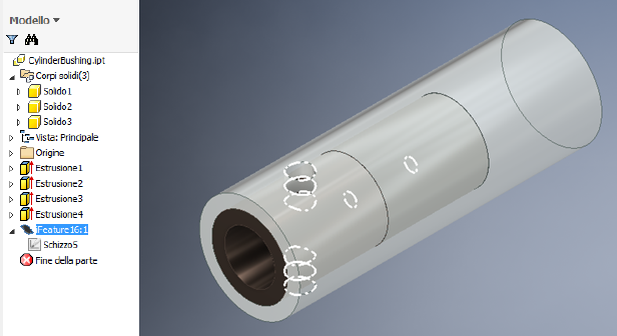

  • Le iFeature supportano la creazione di serie e di copie speculari sulle parti multi-corpo.

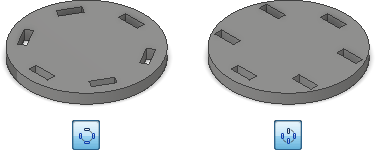

  • Nelle serie circolari è inclusa una nuova opzione per un orientamento fisso che consente di semplificare la modellazione di serie circolari.

Video sulle novità: Miglioramenti della modellazione

Per ulteriori informazioni, vedere Miglioramenti della progettazione di parti.

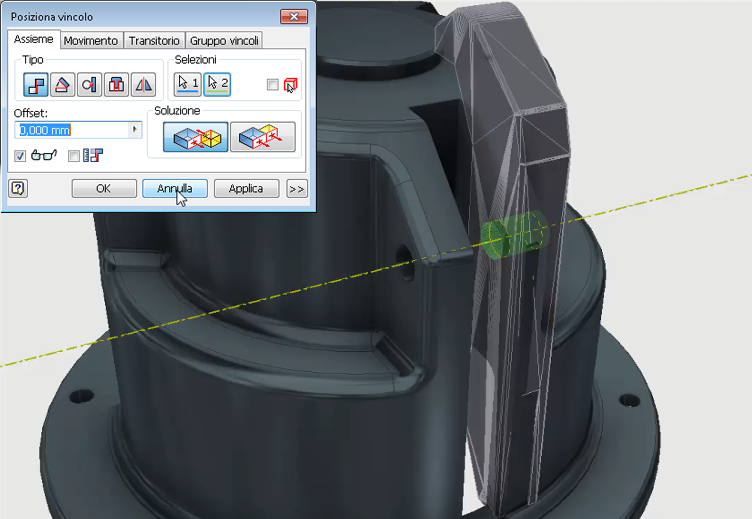

Definizione degli assiemi (non disponibile in Inventor LT)

Il miglioramento della creazione di rapporti di riferimenti tra le parti all'interno degli assiemi consente di individuare le relative parti e di accedervi più facilmente.

Analogamente alle serie basate su schizzo per le parti, la creazione di serie basate su schizzo consente di posizionare le parti in serie complesse definite da uno schizzo.

I dati mesh possono essere importati in Inventor e gestiti in modo simile agli altri dati CAD 3D. Il rilevamento delle interferenze ora consente di identificare anche le interferenze tra parti mesh e altre geometrie.

Per ulteriori informazioni, vedere Miglioramenti relativi agli assiemiMiglioramenti relativi agli assiemi e Miglioramenti relativi ai componenti mesh.

Disegni

Diverse nuove opzioni consentono migliori funzionalità di disegno e un maggiore controllo sulla formattazione. Le nuove opzioni includono:

  • Spigoli di taglio irregolari nelle viste in sezione
  • Stile del numero di riferimento rettangolare
  • Impostazione del collegamento di default nella finestra di dialogo Opzioni
  • Ritorno a capo automatico e altri miglioramenti relativi alla formattazione
  • Opzioni di colore del testo di sfondo
  • Possibilità di aprire direttamente una parte da un elenco delle parti del disegno

Per ulteriori informazioni, consultare Miglioramenti relativi al disegno.

Generatore di forme (non disponibile in Inventor LT)

Generatore di forme, uno strumento introdotto in Inventor 2016 R2, semplifica la progettazione concettuale di parti strutturalmente efficienti. Per Inventor 2017, sono stati apportati diversi miglioramenti al flusso di lavoro di Generatore di forme di lavoro e sono stati aggiunti nuovi controlli.

I simboli consentono di fornire informazioni sulla posizione dei vincoli di fissaggio, a nodo sferico e privi di attrito. Tali simboli vengono ora visualizzati anche negli ambienti di analisi delle sollecitazioni e modale in Inventor Professional.

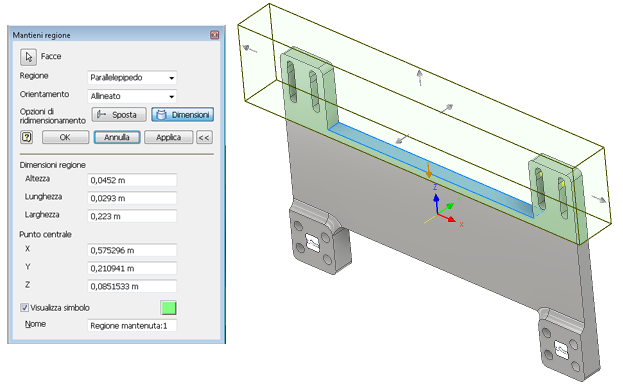

  • Sono disponibili controlli interattivi per il ridimensionamento e il posizionamento della regione mantenuta.

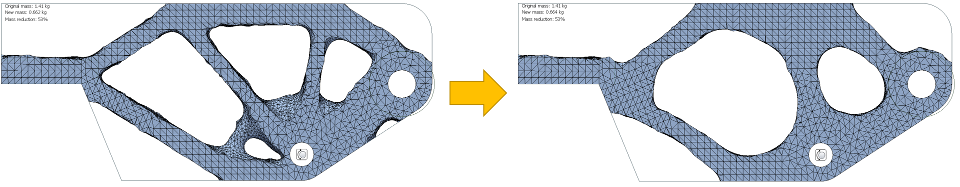

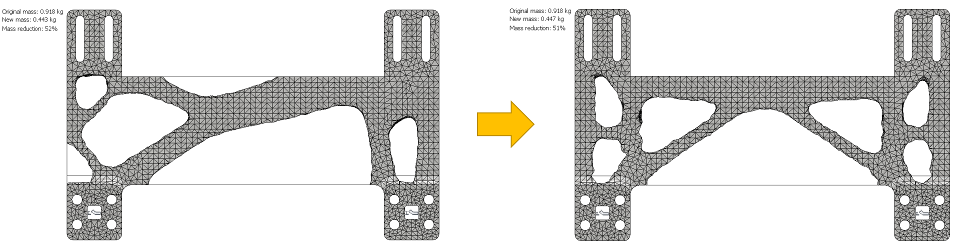

  • Nuovi criteri di dimensione minima del membro influenzano le dimensioni delle lavorazioni negli output di Generatore di forme.
  • Gli utenti possono assegnare direttamente l'obiettivo di massa anziché utilizzare una percentuale di riduzione.
  • Un nuovo vincolo di simmetria facoltativo consente di ottenere output simmetrici rispetto ad uno o più piani.

Mantieni regione

Dimensione minima membro

Simmetria

Video sulle novità: Generatore di forme migliorato

Per ulteriori informazioni, vedere Informazioni su Generatore di forme.

Lamiera

Sono stati aggiunti nuove opzioni e controlli del flusso di lavoro all'ambiente di lamiera in Inventor 2017:

  • Ulteriori opzioni di posticipo
  • Miglioramento degli avvertimenti per il modello piatto
  • Possibilità di controllare singolarmente le rappresentazioni del punzone

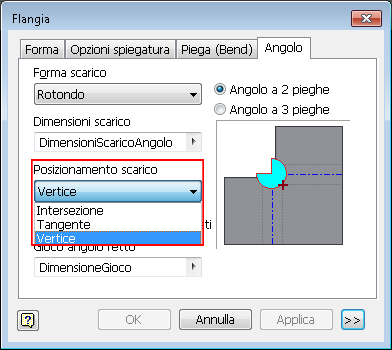

  • Nuove opzioni di scarico d'angolo

Per ulteriori informazioni, consultare Miglioramenti relativi alla lamiera.

Tubi e tubature (non disponibile in Inventor LT)

È stata apportata una serie di miglioramenti ai comandi Tubo e Tubatura, tra cui:

  • Il comando Trova nel browser è ora abilitato all'interno dei percorsi.
  • È supportata la creazione di più punti intermedi su tubi flessibili con raccordi.

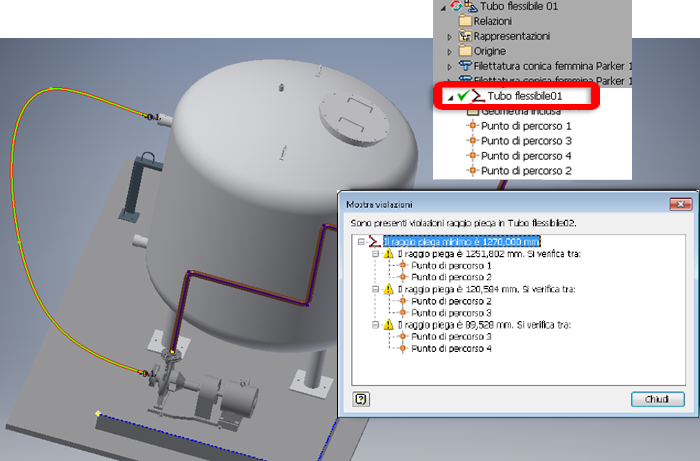

  • La nuova finestra di dialogo Mostra consente di visualizzare informazioni sulle violazioni dei tubi flessibili.
  • Le finestre di dialogo Creazione Tubi e tubature e Stili Tubi e tubature sono ridimensionabili.
  • La cartella di destinazione nel campo Percorso del file di conduttura viene aggiornata automaticamente quando si modifica il nome del campo Nome file condutture di Tubi e tubature e il campo Nome file conduttura.

Video sulle novità: Progettazione di tubi e tubature

Per ulteriori informazioni, vedere Miglioramenti relativi a tubi e tubature.

Esercitazioni guidate (non disponibile in Inventor LT)

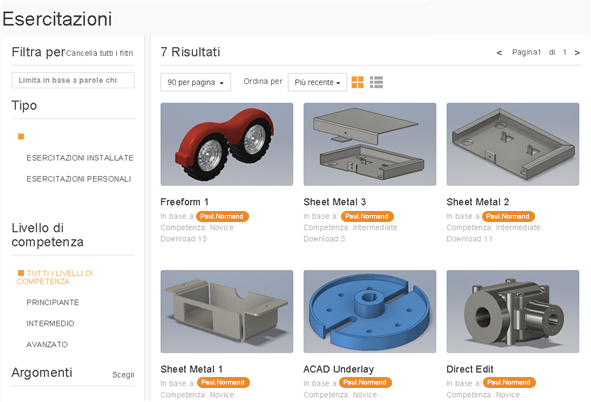

Le esercitazioni guidate sono state migliorate per garantire maggiore visibilità e facilità d’uso. Il riquadro dei video e delle esercitazioni è stato rimosso. Fare clic su Esercitazioni in Inizio per visualizzare la nuova raccolta. La raccolta contiene una visualizzazione in tempo reale di tutte le esercitazioni attualmente disponibili per il download e tutte le esercitazioni installate. Inoltre, lo stato di avanzamento viene visualizzato nell'immagine della galleria e nell'esercitazione attiva.

Per ulteriori informazioni, consultare Miglioramenti generali.

Interfaccia utente

Sono state apportate modifiche grafiche per compensare la gamma (luminanza) e la linearizzazione (trasferimento di dati relativo alla luminosità percepita) utilizzate per visualizzare la scena grafica. Grazie a queste modifiche è possibile ottenere un'esperienza di visualizzazione più uniformata tra diversi prodotti.

Gli stili di illuminazione standard e dell'ambiente utilizzati per l'illuminazione della scena del modello sono suddivisi in tipi di stile per una migliore esperienza in termini di gestione degli stili. La nuova interfaccia a schede integra il flusso di lavoro dello stile di illuminazione e garantisce la compatibilità con gli stili esistenti. Le impostazioni delle ombre vengono gestite singolarmente in base allo stile di illuminazione.

Inventor 2017 supporta monitor 4K ad alta risoluzione. Le icone e le finestre di dialogo al'interno dell'applicazione consentono di sfruttare le schermate di maggiori dimensioni con una risoluzione di 4K.

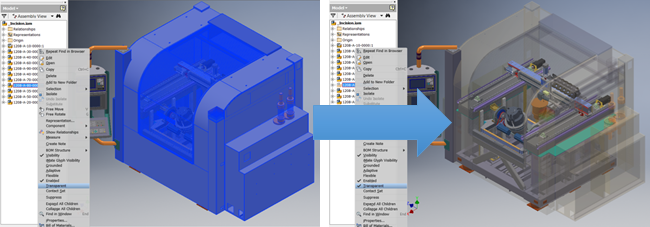

Vari nuovi collegamenti consentono di velocizzare le operazioni comuni e personalizzare Inventor per un flusso di lavoro specifico. Oltre ai comandi precedenti, è possibile configurare collegamenti per visibilità, trasparenza, comandi di sistemi su percorso e altro ancora. Un interruttore di attivazione/disattivazione della trasparenza consente un rapido esame dell'interno di assiemi.

Per ulteriori informazioni, consultare Miglioramenti generali.

Miglioramenti apportati all'interoperabilità

Modello di riferimento AnyCAD e tecnologia del sottoposto DWG (non disponibile in Inventor LT)

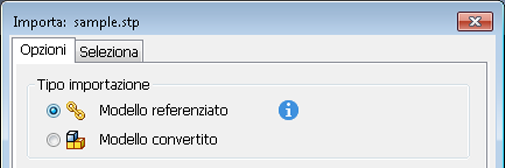

Con Inventor 2016 è stato introdotto un metodo di collegamento associativo della geometria non nativa per il modello di Inventor utilizzando una tecnologia denominata AnyCAD. In Inventor 2017, sono stati apportati miglioramenti significativi al funzionamento dell'aggiornamento del modello di riferimento per i file CATIA, SolidWorks, NX e Pro-E/Creo. Il maggiore supporto per il multi-threading nei flussi di lavoro di importazione risulta in un aumento delle prestazioni e in aggiornamenti più rapidi per i flussi di lavoro del modello di riferimento. Inoltre, il modello di riferimento supporta il formato di file neutro STEP. È possibile associare un modello STEP all'interno di un assieme di Inventor. Quando viene aggiornato il file STEP, in Inventor viene registrata la modifica alla progettazione analogamente agli altri formati 3D.

I flussi di lavoro del sottoposto DGW vengono semplificati con nuovi strumenti di selezione del modello e di ritaglio per una maggiore produttività. È possibile includere le informazioni DWG anche nei disegni di riferimento.

Video sulle novità: Interoperabilità estesa

Per ulteriori informazioni, vedere Miglioramento dell'aggiornamento di file da altri sistemi CAD.

Per ulteriori informazioni, vedere Miglioramenti del sottoposto DWG.

Gestione delle mesh

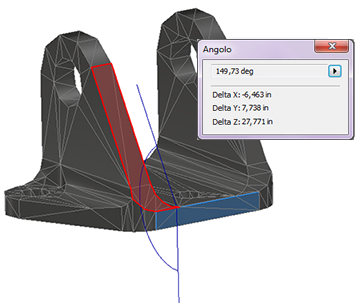

I dati mesh possono essere importati e gestiti in Inventor analogamente a quanto avviene per altri dati CAD 3D. Gli strumenti di misurazione e di sezione possono essere utilizzati su facce della mesh. La mesh può essere selezionata e proiettata negli schizzi. Il comando Adatta faccia mesh consente agli utenti di convertire una faccia mesh da una superficie nativa di Inventor, rendendo possibile la modifica a valle della geometria, se si desidera.

Video sulle novità: Gestione delle mesh migliorata

Per ulteriori informazioni, consultare Miglioramenti relativi ai componenti mesh.

Funzionalità di comunicazione

Condivisioni di progetti con Progettazione connessa su Autodesk A360 (non disponibile in Inventor LT)

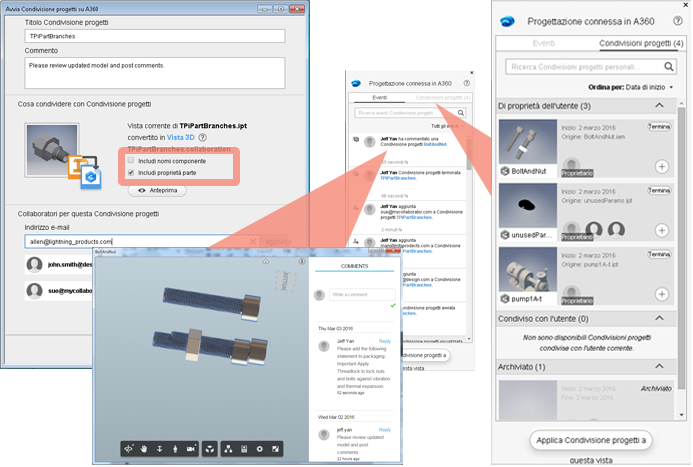

In Inventor 2016 R3 è stata aggiunta una funzionalità di condivisione di progetti per facilitare le revisioni dei progetti con il team e altri collaboratori ovunque e su qualsiasi dispositivo. I diversi miglioramenti apportati in Inventor 2017 consentono una collaborazione più rapida e semplice. Ora è possibile esaminare e gestire i collaboratori e il feedback direttamente all'interno di Inventor. I nuovi controlli consentono di condividere le proprietà e i nomi delle parti oltre ai grafici del modello per revisioni più dettagliate.

Video sulle novità: Progettazione connessa

Per ulteriori informazioni, vedere Miglioramenti relativi a Progettazione connessa su A360 di Inventor.

Miglioramenti delle presentazioni (non disponibile in Inventor LT)

Sono stati apportati miglioramenti all'ambiente delle presentazioni per facilitare e velocizzare le operazioni di creazione della documentazione.

  • È possibile disporre con facilità i componenti in viste esplose per la creazione di disegni e creare rapidamente animazioni efficaci ed espressive.
  • Le viste istantanee consentono di acquisire disposizioni specifiche del modello e dell'inquadratura per l'utilizzo nelle viste del disegno e negli output delle immagini raster.
  • Un nuovo gruppo di cronologia basato sulla rappresentazione lineare consente di semplificare il controllo e la modifica delle sequenze o del movimento dell'assieme. È possibile modificare la durata o l'ordine delle azioni che vengono visualizzate in un'animazione.

Video sulle novità: Presentazioni spettacolari

Per ulteriori informazioni, vedere Miglioramenti di presentazioni, viste esplose e pubblicazione.

Pubblicazione di file PDF 3D (non disponibile in Inventor LT a 32 bit)

In Inventor 2017 è possibile esportare i modelli 3D in formato PDF che possono essere visualizzati in Adobe Acrobat Reader. Selezionare le rappresentazioni della vista disegno, le proprietà del modello e gli allegati da includere. Utilizzare Adobe Acrobat Reader per aprire i file PDF 3D. Creare un modello PDF 3D personalizzato per modificare la disposizione degli elementi esportati nel file di output.

Video sulle novità: PDF 3D

Per ulteriori informazioni, vedere Miglioramenti relativi all'esportazione in PDF 3D.
