Gli strumenti Contorno semplificato sono stati migliorati per maggiore controllo, interfaccia utente migliorata e flusso di lavoro migliorato. Di seguito vengono evidenziati tali miglioramenti:
Accesso : il contorno semplificato è immediatamente accessibile nella scheda Assieme del gruppo Semplificazione.

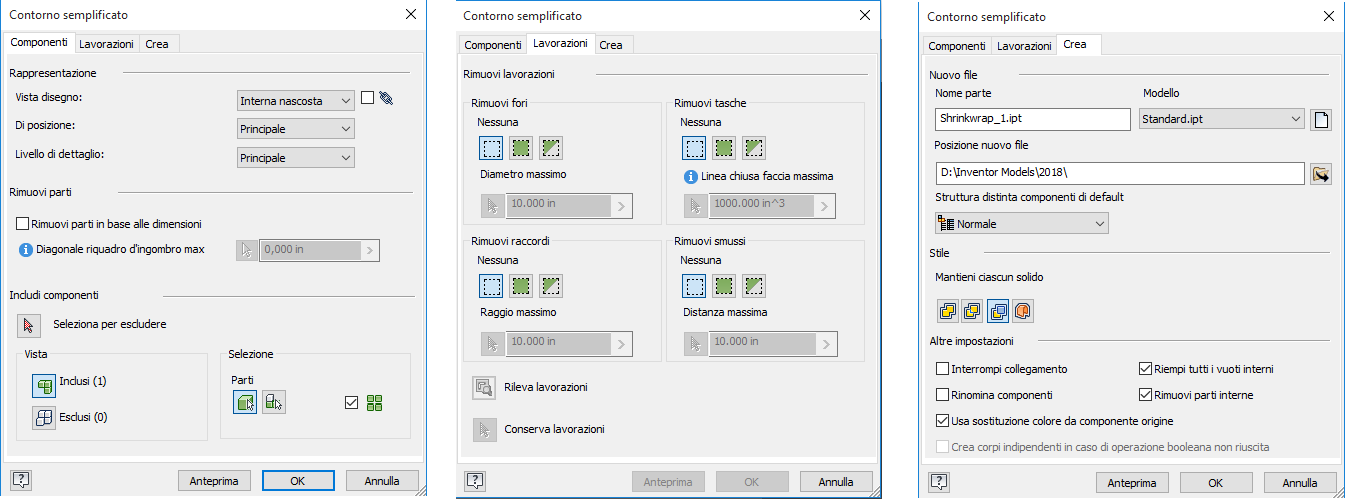

- Scheda Componenti : contiene le informazioni del livello documento. ad esempio le rappresentazioni e le opzioni disponibili per la rimozione di componenti.
- Scheda Lavorazioni: contiene le opzioni per definire in maniera semplice quali lavorazioni rimuovere dalla parte contorno semplificato. È possibile mantenere tipi di lavorazione specifici, rimuoverli o rimuoverli in base ad un valore di intervallo. Inoltre, sono disponibili strumenti che consentono di rilevare e mantenere le lavorazioni.
- Scheda Crea: contiene le informazioni correlate al file, lo stile contorno semplificato e altre impostazioni.
- Rimuovere i componenti invisibili e/o contenuti all'interno di un intervallo di dimensioni specificato e (facoltativamente) selezionare in maniera interattiva quelli da mantenere.
- Rimuovere tutte le lavorazioni di parte (foro/tasca/raccordo/smusso) o all'interno di un intervallo di dimensioni specificato; e (facoltativamente) selezionare in maniera interattiva quelle che da mantenere.
- Visualizzare i set di componenti da mantenere o eliminare (componenti inclusi ed esclusi), quindi spostare rapidamente i componenti da un set all'altro.
- Modificare il componente semplificato risultante utilizzando lo stesso flusso di lavoro utilizzato per crearlo.
- Aggiornare il componente risultante quando l'assieme di origine cambia, inclusi modelli non Inventor.
Per ulteriori informazioni sul contorno semplificato, vedere Assiemi contorno semplificato e i relativi argomenti secondari
Sostituti contorno semplificato utilizza ugualmente questo nuovo workflow.
Modifiche correlate

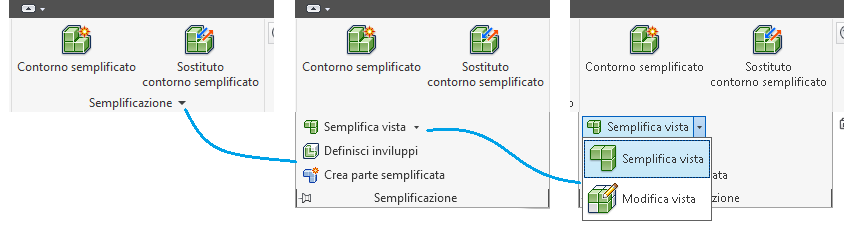

In documenti di assiemi, la scheda Semplifica è stata ritirata e i comandi spostati nel gruppo Semplificazione. Il gruppo Semplificazione era in precedenza il gruppo Semplifica.
Il contorno semplificato si applica anche al Nuovo sostituto LOD utilizzando il processo contorno semplificato.
Flusso di lavoro da Inventor a RFA di Revit
Il flusso di lavoro da Inventor a RFA di Revit incorpora il nuovo flusso di lavoro Contorno semplificato.
Per ulteriori informazioni, vedere Flusso di lavoro da Inventor a file di famiglia Revit.
