Miglioramenti relativi alla progettazione di parti

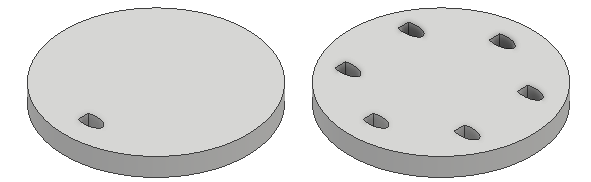

Miglioramento della serie circolare per consentire ricorrenze identiche

Selezionare Fisso per mantenere l'orientamento del corpo o del gruppo di lavorazioni originale. Oppure ridefinire il punto base per il corpo o il gruppo di lavorazioni. Il valore di default utilizza il centro del profilo intersecato come punto base.

Per ulteriori informazioni, vedere Come disporre in serie le lavorazioni di parti.

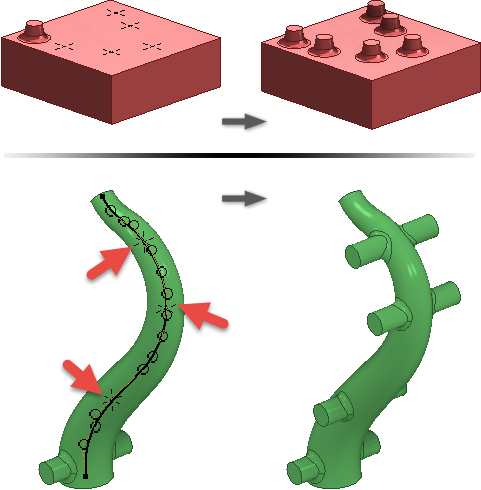

Modello basato su schizzo

È stato introdotto il comando Modello basato su schizzo. È ora possibile disporre in serie le lavorazioni o i corpi sui punti dello schizzo definiti in uno schizzo 2D o 3D. Oppure, è possibile ridefinire il punto base o selezionare le facce per orientare la serie.

Per ulteriori informazioni, vedere Come disporre in serie le lavorazioni di parti.

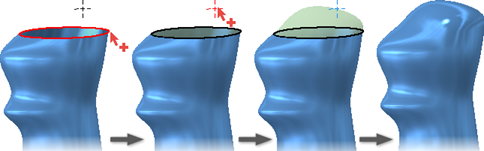

Superficie di contorno

L'opzione Tracce guida è aggiunta al comando Superficie di contorno. È ora possibile selezionare curve e punti per dare forma alla superficie.

Per ulteriori informazioni, vedere Come creare superfici di contorno, superfici unite o superfici rigate.

Superficie rigata

  • L'opzione Angolo è aggiunta a tutti i tipi di superficie rigata.
  • Il tipo di superficie di sweep viene rinominato Vettore e ora supporta sia la selezione di spigoli che di schizzi.
  • Le opzioni Alterna tutte le facce e Catena spigoli automatica vengono aggiunte al tipo di superficie di vettore.

Per ulteriori informazioni, vedere Come creare superfici di contorno, superfici unite o superfici rigate.

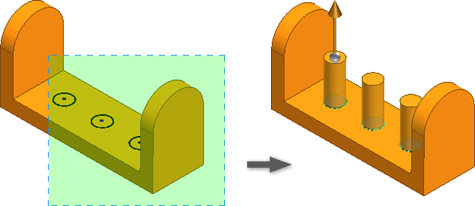

Finestra per la selezione incrociata di più profili chiusi all'interno del comando Estrusione

È ora possibile utilizzare una finestra per selezionare più profili chiusi nel comando Estrusione. In precedenza, era necessario selezionare i profili chiusi uno ad uno.

Per ulteriori informazioni, vedere Come creare lavorazioni estruse.

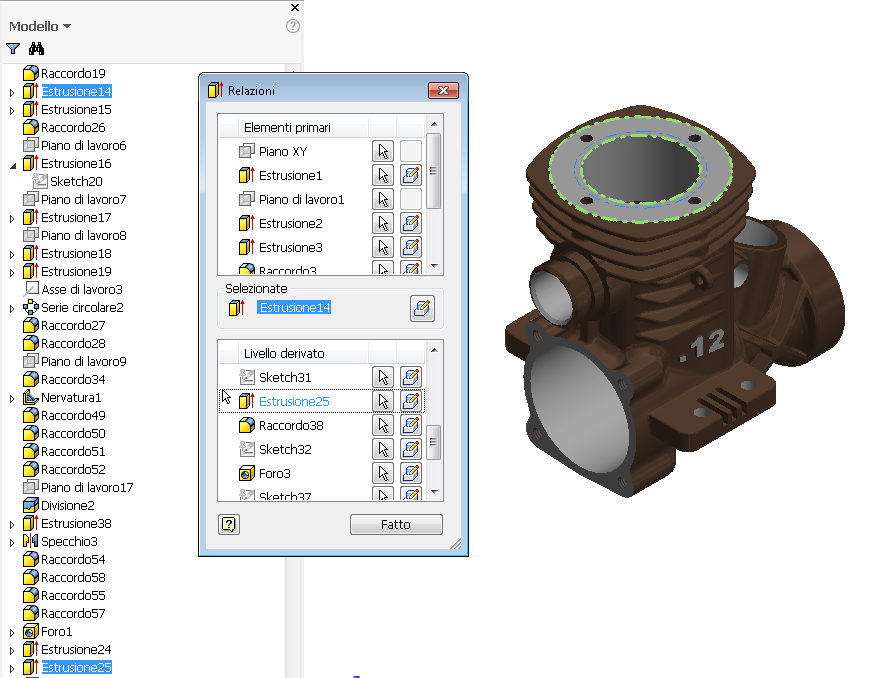

Visualizzazione delle relazioni fra lavorazioni principali/secondarie all'interno di una parte

Nell'ambiente di una parte, è ora possibile accedere facilmente alle relazioni fra le lavorazioni principali/secondarie di una parte nel browser del modello o nella finestra grafica. Questa nuova finestra di dialogo interattiva consente di visualizzare le dipendenze fra le lavorazioni dall'interno della parte stessa. Nella finestra di dialogo Relazioni, selezionare l'icona per passare ad una vista selezionata. Selezionare l'icona per accedere alla finestra di dialogo Modifica lavorazione.

Le dipendenze fra le lavorazioni principali/secondarie sono visualizzate nella finestra di dialogo Relazioni. Tali lavorazioni includono:
  • Schizzi
  • Schizzi condivisi
  • Assi
  • Piani
  • Punti

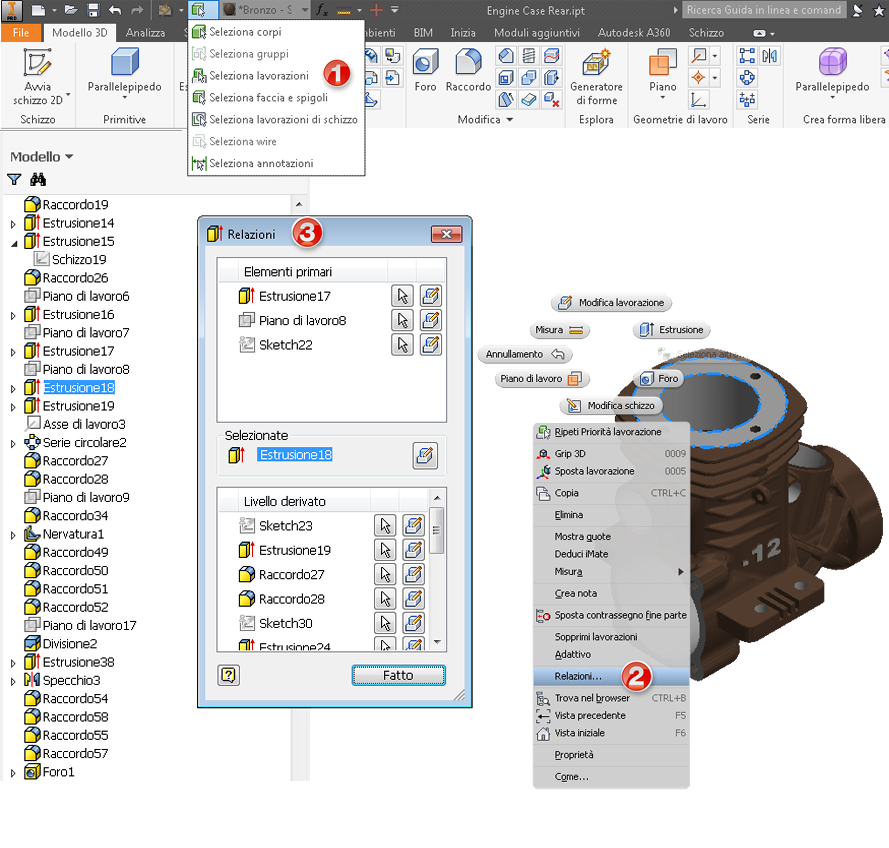

Per accedere alla finestra di dialogo Relazioni e alle dipendenze delle lavorazioni visualizzabili:

  • Browser del modello: fare clic con il pulsante destro sul nodo di lavorazione nel browser del modello per visualizzare il menu contestuale, quindi selezionare Relazioni...

  • Finestra grafica: impostare il filtro di selezione su Seleziona lavorazioni, selezionare una lavorazione, fare clic con il pulsante destro e selezionare Relazioni...

Per ulteriori informazioni, vedere Come individuare le relazioni in una parte.

Modello di file di parti

Le rappresentazioni della vista nel modello di file di parti sono state migliorate per facilitare la documentazione del progetto.

Il modello di file di parti ora contiene le seguenti rappresentazioni della vista:
  • Principale (bloccata)
  • Assonometrica (default)
  • Anteriore
  • Alto
  • Da destra
Suggerimento: Assicurarsi che venga attivata la rappresentazione della vista corretta prima di modificare l'assegnazione di default iniziale, superiore o anteriore.
