Miglioramenti generali nelle presentazioni

Non disponibile per Inventor LT

Selezione di finestre e filtri di selezione

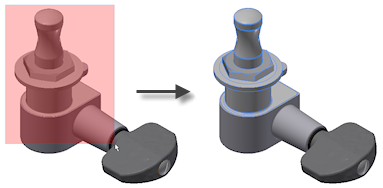

Il comando Seleziona funziona come in altri ambienti, compresa l'evidenziazione a colori e la selezione di finestre.

I seguenti filtri sono disponibili nella barra degli strumenti Accesso rapido:

Componente seleziona i sottoassiemi o le parti.
Parte limita la selezione alle sole parti.
Traccia seleziona le tracce.

Nota: I filtri Componente e Parte sono disponibili anche nella barra degli strumenti mini Aggiusta posizione componenti.

Rappresentazioni della vista di disegno

È possibile modificare la rappresentazione della vista di disegno per una vista di presentazione esistente.

È possibile controllare l'associatività tra la vista di presentazione e la definizione della rappresentazione della vista di disegno nel file del modello.

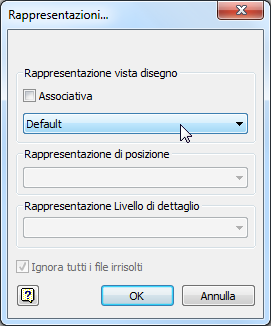

Nella finestra di dialogo Rappresentazioni:

Selezionare una rappresentazione della vista di disegno dall'elenco.
Selezionare l'opzione Associativa per aggiornare la vista di presentazione con qualsiasi modifica della rappresentazione della vista di disegno del file di assieme di origine.
Deselezionare l'opzione Associativa per mantenere la rappresentazione della vista di disegno corrente nella vista di presentazione.
