Miglioramenti relativi agli schizzi 3D

Schizzo 3D generale

Menu contestuale

I seguenti comandi vengono aggiunti al menu contestuale quando si disegna la geometria:

• Allinea al piano
• Orienta Z
• Orienta secondo coordinate globali
• Snap ad intersezione

Barra di stato

I seguenti controlli vengono aggiunti alla barra di stato:

• Modalità orto
• Quota dinamica
• Snap ad oggetto
• Deduci vincoli

Copia/Incolla

Le funzionalità Copia e Incolla vengono aggiunte all'ambiente di schizzo 3D. È possibile copiare e incollare le entità nello stesso schizzo 3D o tra schizzi 3D.

Suggerimento: La geometria viene incollata nella stessa posizione della geometria di origine. È possibile spostare la geometria dopo averla incollata.

Trascina geometria

Nelle release precedenti il trascinamento della geometria era supportato solo da punti finali e punti centrali. Ora è possibile trascinare un'entità schizzo 3D selezionando qualsiasi parte della geometria.

Vincoli

I seguenti tipi di vincoli vengono aggiunti al comando Vincola:

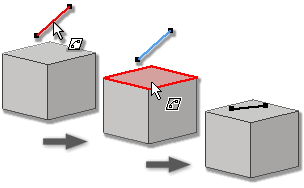

• Su faccia: vincola punti, linee, archi o spline selezionati ad una faccia piana o punti selezionati ad una faccia curva.
• Uguale: vincola archi e linee selezionati alla stessa lunghezza.
• Parallelo all'asse X, Parallelo all'asse Y, Parallelo all'asse Z: fa sì che gli elementi di geometria lineare selezionati siano paralleli all'asse X, Y o Z.
• Parallelo al piano XY, Parallelo al piano YZ, Parallelo al piano XZ: fa sì che la geometria selezionata sia parallela al piano XY, YZ o XZ.

Elimina vincoli viene aggiunto al menu contestuale.

Per ulteriori informazioni, vedere Per applicare vincoli geometrici.

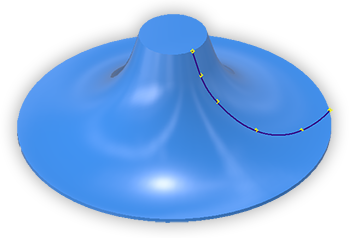

Come disegnare curve direttamente su una faccia

Curva su faccia: è possibile creare una spline 3D di interpolazione sulla faccia di una parte disegnandola direttamente in posizione. La creazione di curve supporta lo snap a vertici e spigoli, i vincoli, l'inserimento e la modifica di punti, la visualizzazione della curvatura e così via.

Per ulteriori informazioni, vedere Come disegnare curve su una faccia.

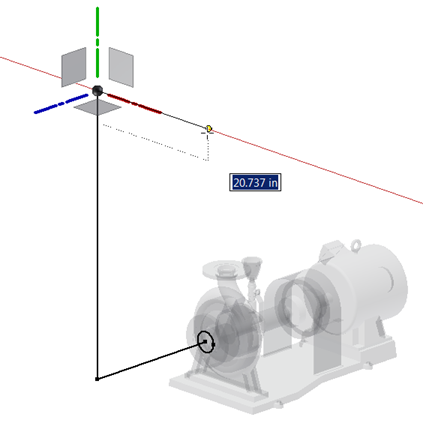

Strumenti di disegno degli schizzi 3D

Nell'ambiente di schizzo 3D vengono inseriti un nuovo indicatore di spazio 3D e funzionalità aggiuntive.

• Modalità orto: utilizzare CTRL+R, il menu contestuale o l'icona nella barra delle applicazioni per attivare Modalità orto e disegnare lungo l'asse X, Y o Z.

• Quota dinamica: utilizzare CTRL+D, il menu contestuale o l'icona nella barra delle applicazioni per attivare o disattivare la visualizzazione della quota dinamica.
• Disegna su piano: fare clic su un piano sull'indicatore di spazio per disegnare su un piano.
  Suggerimento: Premere MAIUSC+BARRA SPAZIATRICE per passare da un piano all'altro e rendere il piano parallelo allo schermo.

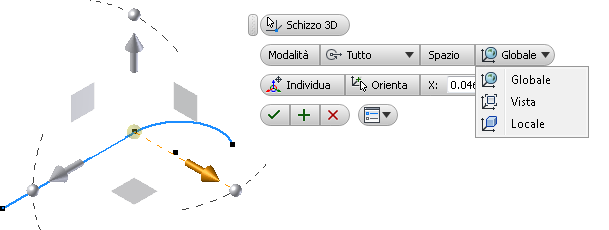

Trasformazione 3D

Il comando Trasformazione 3D viene aggiunto all'ambiente di schizzo 3D, gruppo Modifica. Il nuovo comando Trasformazione 3D offre un ricco set di strumenti per la gestione della geometria.

Utilizzare il nuovo comando per spostare, liberamente o in maniera precisa, o ruotare la geometria. È anche possibile impostare le opzioni per riorientare la triade o manipolare la geometria in base al sistema di coordinate globali, alla vista corrente o al sistema di coordinate locali.

Per ulteriori informazioni, vedere Uso del comando Spostamento/Rotazione 3D e trasformazione.
