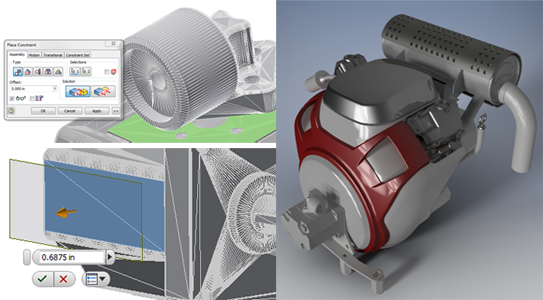

Creare facce, aggiungere geometrie di lavoro, vincoli e altri elementi sui modelli mesh
Sono disponibili miglioramenti significativi per l'utilizzo dei modelli mesh.
- Importazione in formato OBJ in documenti di assiemi o di parti. L'importazione di file mesh di grandi dimensioni potrebbe essere lenta.
- Esportazione di modelli di solidi/superfici/mesh in formato OBJ. Il colore non è attualmente supportato.
- Creazione di facce da sfaccettature mesh utilizzando il comando Adatta faccia mesh. Selezionare una sfaccettatura mesh e il tipo di faccia che si desidera creare oppure accettare l'opzione Adattamento automatico per visualizzare l'anteprima della superficie. Fare clic su Applica per creare la faccia.
- Utilizzo dei comandi Vincola e Assembla per creare relazioni tra mesh e tra mesh e solidi o superfici.
- Aggiunta di geometrie di lavoro utilizzando le mesh come input per piani di lavoro, assi e punti. Sono disponibili due eccezioni di input: Punto centrale del toro e Punto centrale di una linea chiusa di spigoli.
- Utilizzo dei comandi Misura distanza e Angolo con input delle mesh assortiti: facce, spigoli, vertici, assi mesh dedotti, punti centrali e punti medi. Le funzioni Misura distanza e Angolo tra un componente mesh e una lavorazione di assieme attualmente non sono supportate.
- Supporto del Caricamento rapido. Importare una mesh Assieme STEP o JT e salvare l'assieme di Inventor utilizzando la modalità rapida.
- Supporto di Stili di visualizzazione per i componenti mesh.
Per ulteriori informazioni, vedere Informazioni sull'utilizzo della geometria di mesh.
