È possibile aggiungerli automaticamente o manualmente a fori, archi e altre lavorazioni, impostare gli stili per questi contrassegni e aggiungere il contrassegno del baricentro per un modello.
È possibile selezionare più centri in un disegno e allinearli ad uno spigolo o ad una geometria selezionati.
Linee d'asse automatiche
È possibile aggiungere linee d'asse e centri automatici a cerchi, archi, ellissi e serie, inclusi modelli con fori e tagli estrusi (ad eccezione delle estrusioni sul piano medio). Inoltre, anche le iFeature e le iPart possono presentare linee d'asse e centri automatici.
Quando si imposta un disegno o un modello di disegno, usare le opzioni contenute in Impostazioni documento per definire i valori di default per l'aggiunta di linee d'asse automatiche. Le impostazioni includono tipi di lavorazioni per ricevere linee d'asse e centri e indicano se la geometria è normale o è una proiezione parallela. È possibile impostare soglie per escludere lavorazioni circolari più piccole o più grandi del raggio specificato e più piccole di un angolo minimo.
Il formato di una linea d'asse o di un centro è specificato nello stile del centro.
Linee d'asse manuali

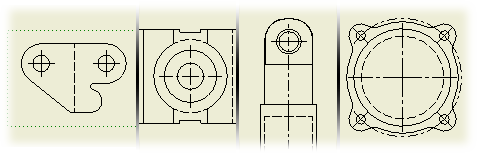

È possibile applicare manualmente quattro tipi di linee d'asse e centri a lavorazioni o parti singole in una vista del disegno.
- Centro consente di annotare il centro dei fori, degli spigoli circolari e della geometria cilindrica.
- Linea d'asse consente di annotare il centro dei fori, degli spigoli circolari e della geometria cilindrica.
- Linea d'asse bisettrice consente di creare una linea d'asse come bisettrice di due linee.
- Serie centrata consente di creare una linea d'asse su progettazioni con la stessa serie di lavorazioni.
Nota: Se la serie è circolare, il centro viene posizionato automaticamente dopo avere selezionato tutti i membri.
Impostazione dello stile di linee d'asse e centri
Prima di posizionare le linee d'asse e i centri in un disegno, utilizzare lo stile di default associato alla norma attiva o modificare il contrassegno, il gioco, l'estensione e altri attributi dello stile. Lo stile del centro attivo controlla l'aspetto di centri e linee d'asse automatiche e manuali. Eventuali modifiche dello stile vengono applicate solo al documento corrente, a meno che non vengano salvate nella libreria di stili.
È possibile modificare il tipo di linea di centri e linee d'asse nella sezione Layer dell'Editor stili e norme. L'aspetto dei centri e delle linee d'asse nel disegno viene modificato di conseguenza per rispettare il tipo di linea selezionato.
Suggerimenti per l'utilizzo delle linee d'asse e dei centri automatici
- Le impostazioni della linea d'asse nelle viste dipendenti derivano da quelle della vista di base. Dopo il posizionamento, è possibile modificare le impostazioni di una vista dipendente.
- Se le linee d'asse automatiche vengono riapplicate dopo l'eliminazione di singoli centri o linee d'asse, anche i centri o le linee eliminati in precedenza verranno riapplicati.
- Se le linee d'asse automatiche vengono riapplicate dopo aver nascosto singoli centri o linee d'asse, i centri o le linee d'asse nascosti in precedenza non verranno riapplicati.
- Se più lavorazioni condividono lo stesso centro, la funzione delle linee d'asse automatiche posizionerà una singola linea d'asse o un singolo centro.
- Se una linea d'asse di una serie viene sovrapposta ad un'altra linea d'asse nella stessa serie, è possibile scegliere la linea d'asse da mantenere, oppure è possibile eliminarle e crearne manualmente un'altra che le includa entrambe.
- Le linee d'asse automatiche non vengono applicate a lavorazioni la cui visibilità è stata disattivata nel modello o nella vista.
- Se si crea una serie in uno schizzo incorporato da una lavorazione (ad esempio, un'estrusione), vengono creati soltanto i centri.
- Quando vengono modificate o aggiunte lavorazioni in un modello, occorre applicare di nuovo le linee d'asse automatiche oppure posizionarle manualmente nella nuova lavorazione.
- Quando si applicano linee d'asse e centri ad una serie, ogni elemento viene contrassegnato, inclusi quelli delle serie nidificate.
Baricentro nei disegni
È possibile calcolare il baricentro di un modello per ogni vista. Nel browser selezionare il livello più alto del modello, fare clic con il pulsante destro del mouse e scegliere Baricentro. Il comando calcola il baricentro del modello e genera un centro sulla vista del disegno nella posizione relativa al baricentro.
Quando si modifica il modello, viene aggiornata automaticamente la posizione del baricentro nella vista del disegno.
Il baricentro non è supportato nelle viste senza modello.
Per le operazioni di taglio, quali viste di dettaglio e viste di ritaglio, il calcolo del baricentro viene effettuato sul componente originale, non sul modello ritagliato o di dettaglio.
Il centro è formattato in base allo stile del centro corrente.
Non è possibile utilizzare il trascinamento per spostare il centro del baricentro.
