Posiziona armatura a forma libera

Posizionare l'armatura a forma libera in elementi di modellazione di strutture in calcestruzzo con una semplice geometria.

È possibile posizionare un'armatura a forma libera in singole superfici da qualsiasi vista. Questo esempio mostra il posizionamento di un'armatura a forma libera in una vista 3D.

1. Fare clic sulla scheda Strutturagruppo Rinforzo (Armatura).
2. Fare clic su Modifica | Posiziona armatura gruppo Metodi di posizionamento (Armatura a forma libera).

   Notare che Modifica | Posiziona armatura gruppo Tipo di gruppo armature (Ripartizione superficiale) è selezionata.

3. Assicurarsi che Modifica | Posiziona armatura gruppo Selezione multipla (Selezione multipla) non sia selezionata.
4. Specificare un tipo di armatura nella tavolozza Proprietà.
5. Nel gruppo Armatura, specificare un layout.

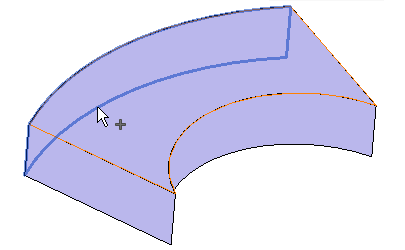

6. Nell'area di disegno, selezionare la superficie dell'elemento che fungerà da host dell'armatura a forma libera.

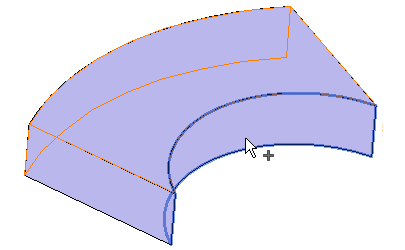

7. Selezionare una superficie di riferimento, adiacente alla superficie host, nella quale l'armatura a forma libera verrà iniziata.

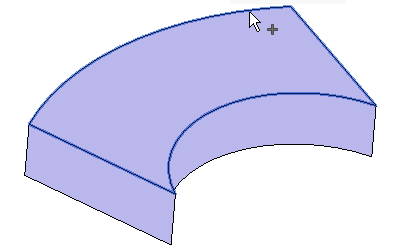

8. Selezionare una superficie di riferimento, adiacente alla superficie host in corrispondenza della quale l'armatura a forma libera verrà interrotta.

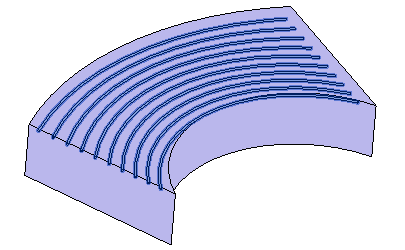

9. L'armatura popolerà la superficie host come definito dai piani di riferimento e dalle proprietà predefinite.
10. Premere Esc o fare clic su Modifica | Posiziona armatura gruppo Modalità (Annulla) per uscire dal posizionamento dell'armatura a forma libera.
