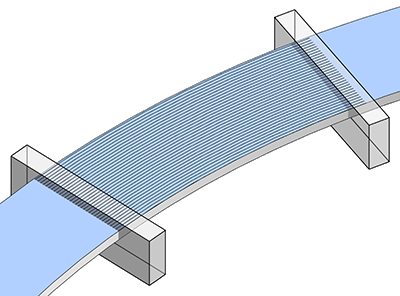

L'armatura di forma libera popola le superfici di host con forma irregolare con una distribuzione non planare variabile.
È possibile posizionare l'armatura di forma libera specificando le superfici di riferimento insieme all'host, un layout di armature e definendo le proprietà armatura. Popola qualsiasi elemento strutturale 3D complesso o planare. Sono presenti differenze tra l'armatura di forma libera e di forma definita durante la creazione di dettagli del modello. L'armatura di forma libera si comporta in maniera diversa in alcune situazioni per mantenere la fedeltà parametrica e la geometria del modello.
L'armatura di forma libera è parte della categoria Armatura strutturale e possiede tutte le proprietà associate. Creare insiemi o barre singole con attributi armatura comuni come ganci, quantità, lunghezze barre, lunghezza totali barre e numerazione automatica. Analogamente, è possibile aggiungere armature di forma libera ad assiemi e gruppi.
Host di armatura di forma libera validi
Come per l'armatura di forma definita, è possibile posizionare l'armatura di forma libera in qualsiasi elemento di Revit che può ospitare l'armatura. Qualsiasi superficie selezionata come riferimento per la definizione dell'insieme o la regolazione delle estremità della barra deve appartenere ad un elemento che può ospitare l'armatura. È possibile selezionare più superfici, tuttavia, le superfici host devono condividere lo stesso elemento strutturale.

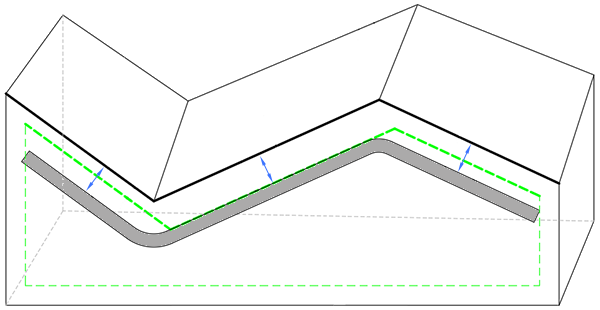

Copriferro dell'armatura
Quando si specifica la proprietà di stile dell'armatura di forma libera in Staffa/Tirante, è possibile modificare l'allegato staffa/tirante per il valore di staffa/tirante del parametro di stile, la barra di forma libera può essere allegata all'interno o all'esterno del copriferro in calcestruzzo, a seconda dell'impostazione del parametro di allegato staffa/tirante.
Vincoli
L'armatura di forma libera vincola l'insieme e blocca la geometria di ciascuna istanza di armatura in relazione ai relativi riferimenti di definizione ed elemento host calcestruzzo. Come negli offset di copriferro dell'armatura, l'armatura di forma libera deriva dalla relativa geometria delle superfici di riferimento specificate e reagisce alle modifiche a tali riferimenti.
La modifica diretta delle istanze di armatura di forma libera e armature rimuove i vincoli dell'host. Questo include la copia, lo spostamento, la rotazione o la riflessione speculare dell'armatura, nonché l'aggiunta delle barre agli assiemi e ai gruppi. L'armatura che perde i vincoli non risponde più alle modifiche nella geometria dell'elemento strutturale.
, mentre la riduzione avviene lungo la curva
.

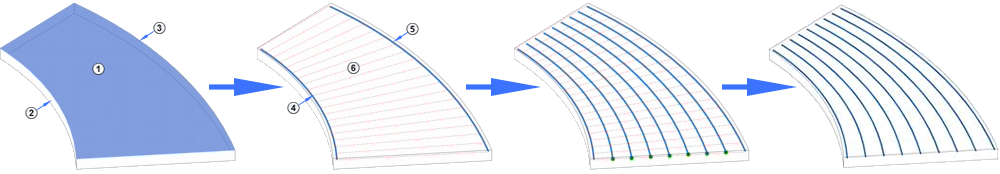

Ripartizione superficiale
e della superficie host posiziona la prima barra. Successivamente, l'intersezione tra la superficie finale e
la superficie host posiziona la seconda barra. Infine, le barre rimanenti (come specificato nel layout dell'armatura) eseguono l'interpolazione
tra la prima
e l'ultima
barra.
Corrispondenza forma
La corrispondenza della forma dell'armatura non è attualmente disponibile per l'armatura di forma libera. Le istanze dell'armatura di forma libera sono di forma 00 con parametri di istruzioni laboratorio specificati come Mantieni diritto.
Annotazione
È possibile posizionare annotazione ed etichette di armatura in singole istanze di armatura di forma libera; tuttavia, il posizionamento di annotazioni di più armature nell'armatura di forma libera non è attualmente supportato.
Manicotti
È possibile connettere l'armatura di forma libera con manicotti armatura. Le finiture estremità verranno inoltre applicate alle estremità armatura nella connessione manicotto. Le modifiche eseguite all'armatura richiederanno l'eliminazione di manicotti e nessuna modifica agli insiemi connessi viene propagata. Assicurarsi che il posizionamento dell'armatura di forma libera sia completo o i manicotti dovranno essere riapplicati all'armatura.
