複合チューブを解析し、破損非線形性フィーチャを使用する場合の効果を示します。
複合材料のせん断応力/ひずみ応答を示すのに単一の要素は便利ですが、実際の構造は単一の要素を使用してモデリングされるのではないため、これは実用的ではありません。より現実的な構造で、複合チューブを解析し、破損非線形性フィーチャを使用する場合の効果を示します。

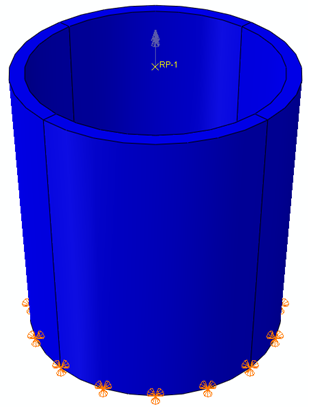

以下に示すチューブは、内径が 50 mm、肉厚が 5.9 mm で長さは 120 mm です。下部サーフェスに境界条件が適用され、すべての方向の変位を制限します。モーメントが以下に示す基準点に適用され、拘束によって基準点が最上部のサーフェスにリンクされ、チューブにはねじれの荷重が適用されます。繊維が輪の方向を向いた状態で一方向レイアップが使用され、SilEglass1200tex-MY750 は材料です。1 つの積分点が厚さ方向を通過する低減積分ソリッド要素(C3D8R)が使用されます。
