結果

破損前非線形性を使用した複合チューブ解析の結果を表示します。

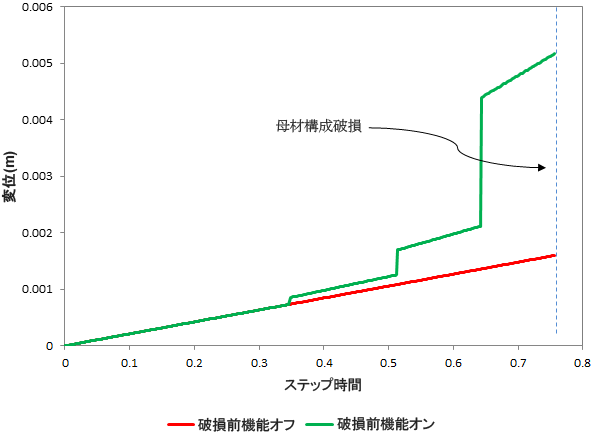

以下のプロットは、破損前非線形性がオフの場合とオンの場合での、チューブの最上部のサーフェスの外径に配置された節点の変位を示します。破損前非線形性なしで実行されたモデルの変位は、0.0016 m に達するまで線形で、その時点でモデル全体を通して母材構成破損が発生します。破損前非線形性がオンの状態では、変位は 0.00071 m に達するまで線形に変化し、その後、母材破損の前に発生するせん断剛性の 3 つの個別の低減の結果として、破損前非線形性がオフの場合の結果とは異なる変化を示します。2 本の曲線間の破損時での変位には大きな相違があることに注意してください。破損前非線形性がオフの場合の変位は 0.0016 m で、オンの場合の変位は 0.0052 m です。

ここで説明した結果を生成するために次の入力ファイルが使用されました。
