結果

熱解析結果を表示します。

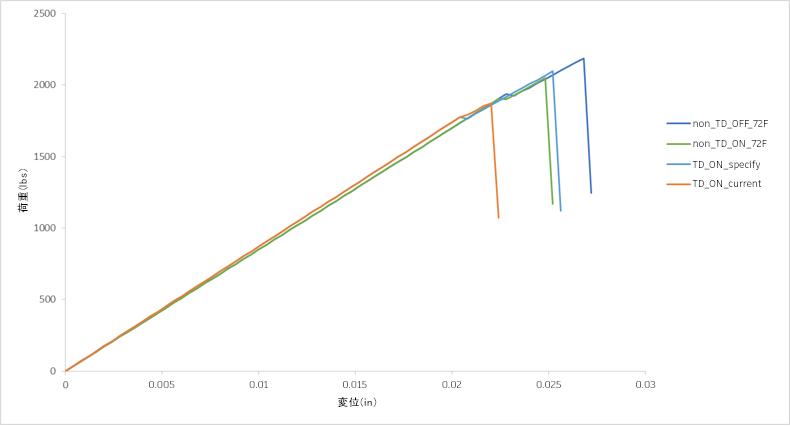

モデル 4 つの荷重-変位曲線を次に表示します。

• non_TD_OFF_72F: 構成レベルの熱残留応力を含まない温度非依存材料
• non_TD_ON_72F: 現在の温度環境での材料特性を使用して計算された構成レベルの熱残留応力を含む温度非依存材料
• TD_ON_specify: 指定した温度環境での材料特性を使用して計算された構成レベルの熱残留応力を含む温度依存材料
• TD_ON_current: 現在の温度環境での材料特性を使用して計算された構成レベルの熱残留応力を含む温度依存材料

すべてのモデルは非常によく似た剛性値を持ち、温度依存モデルの 2 つ(TD_ON_specify と TD_ON_current)が若干高い剛性を示します。これら 2 つのモデルが若干高い剛性を示すのは、E₁₁ および E₂₂ の測定値が華氏 72 °から華氏 260 °に上昇し、華氏 72 °での特性を使用する他のモデルと比較して、これらのモデルは華氏 140 °での特性を使用するためです。

TD_ON_current モデルは 1872 lbs で破損し、TD_ON_specify モデルは 2098 lbs で破損し、熱応力が含まれている温度非依存モデル(non_TD_ON_72F)は 2049 lbs で破損し、熱応力が含まれていない温度非依存モデル(non_TD_OFF_72F)は 2187 lbs で破損します。TD_ON_current モデルが、2 つの温度非依存モデルより早く破損するのは、華氏 140 °での補間された圧縮強度 -S₁₁ および -S₂₂ が華氏 72 °での圧縮強度と比較して低いためです。

TD_ON_specify モデルでは、熱残留応力の計算に華氏 72 °での材料特性が使用され、熱残留応力の計算に華氏 140 °での材料特性を使用する TD_ON_current モデルよりも高いレベルで破損します。これら 2 つのケースでは、温度変化の計算が異なります。TD_ON_specify モデルの場合、硬化比 R_c^c は、華氏 72 °から華氏 140 °までの温度変化に適用されます。したがって、TD_ON_specify モデルにはより低い熱残留応力が含まれており、それがより高いレベルの最終的破損に相関しています。温度変化の計算の詳細については、『理論マニュアル』の「熱残留応力」のトピックを参照してください。
